Radiograph

膝関節斜位撮影 (内旋位/外旋位) Knee joint oblique view (Internal/external rotate)

内旋位
外旋位

内旋位

English ver.
Radiopaedia

【撮影目的】
膝関節の斜位撮影は脛骨高原骨折や近位側俳関節の精査。
正面像・側面像で描出されない疾患が描出可能であり、追加撮影として用いられる。
CT検査の行えない施設で有用。
特に膝関節の前面内側・後面外側の観察に優れる。
斜位像を1方向だけ撮影する場合は内旋位が選択される。

【撮影前の確認事項】
障害陰影となるものを外す。

【ポジショニング】

knee_internal_rotate05
knee_internal_rotate06
knee_internal_rotate07
previous arrow
next arrow
knee_internal_rotate05
knee_internal_rotate06
knee_internal_rotate07
previous arrow
next arrow

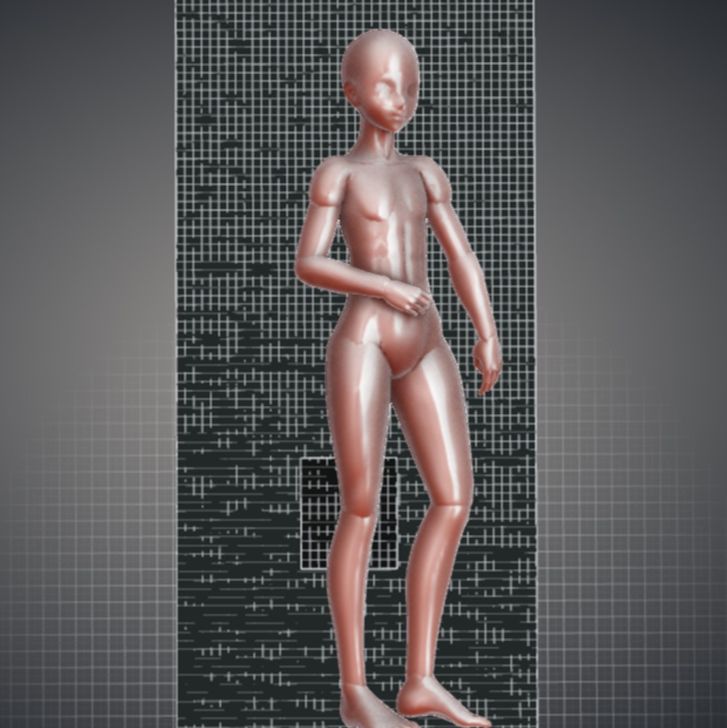

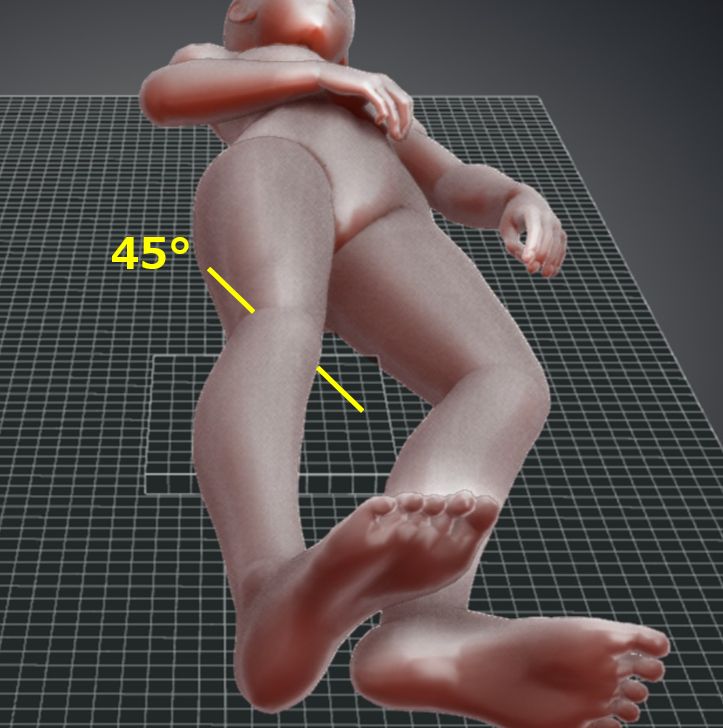

背臥位。
膝関節を伸ばす。

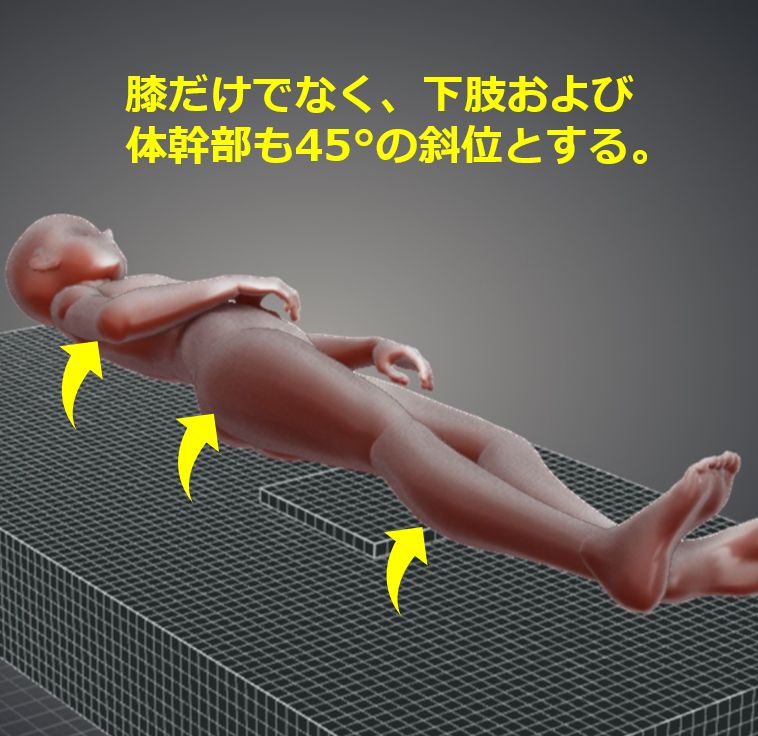

膝だけでなく体幹部・下肢全体を回転して下肢全体が斜位となるようにする。
大腿骨内側顆および外側顆を結ぶ線が45度となるよう内旋する。

【X線入射点・撮影距離・照射野】
入射点:膝蓋骨下端から1.5cm下、かつ膝蓋骨の外側に向けて垂直入射。
撮影距離:100cm
照射野:大腿骨遠位1/3~下腿近位1/3を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
55kV / 5mAs
グリッド ( – )

【画像・チェックポイント】

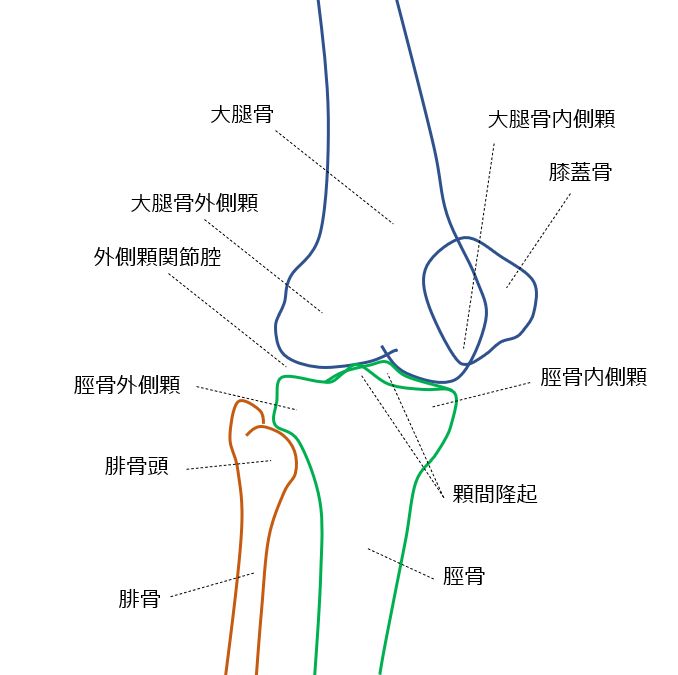

正常例

knee_internal_rotate08
knee_internal_rotate09
previous arrow
next arrow
knee_internal_rotate08
knee_internal_rotate09
previous arrow
next arrow

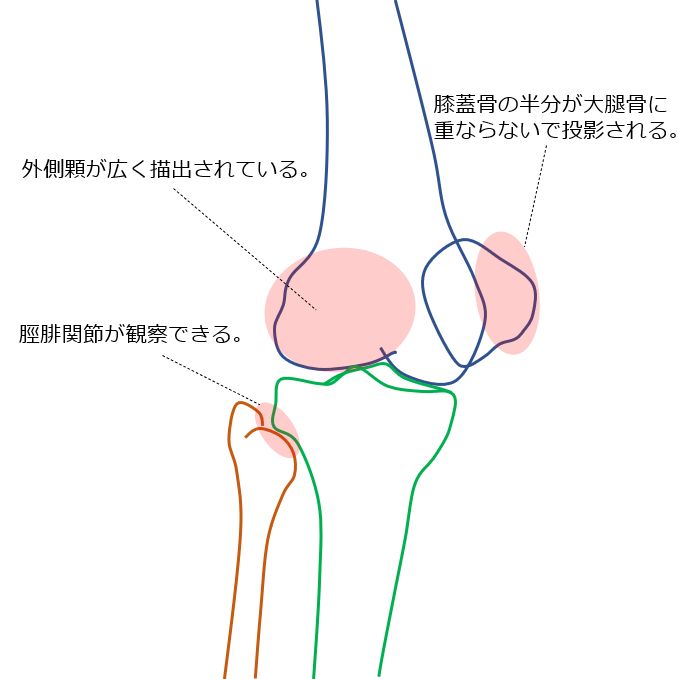

脛骨・大腿骨外側が膝蓋骨に重ならずに広く描出されている。
膝蓋骨の半分程度が大腿骨から離れて投影されている。
腓骨が他の骨と重ならずに脛腓関節が観察できる。
骨組織、骨梁に加え膝関節周囲の軟部組織や脂肪が観察可能な寛容度。

【動画】

【関連資料】

外旋位

English ver.
Radiopaedia

【撮影目的】
正面像・側面像で描出されない疾患が描出可能であり、追加撮影として用いられる。
CT検査の行えない施設で有用。
特に膝関節内側の観察に優れる。

【撮影前の確認事項】
障害陰影となるものを外す。

【ポジショニング】

knee_external_rotate04
knee_external_rotate05
knee_external_rotate06
previous arrow
next arrow
knee_external_rotate04
knee_external_rotate05
knee_external_rotate06
previous arrow
next arrow

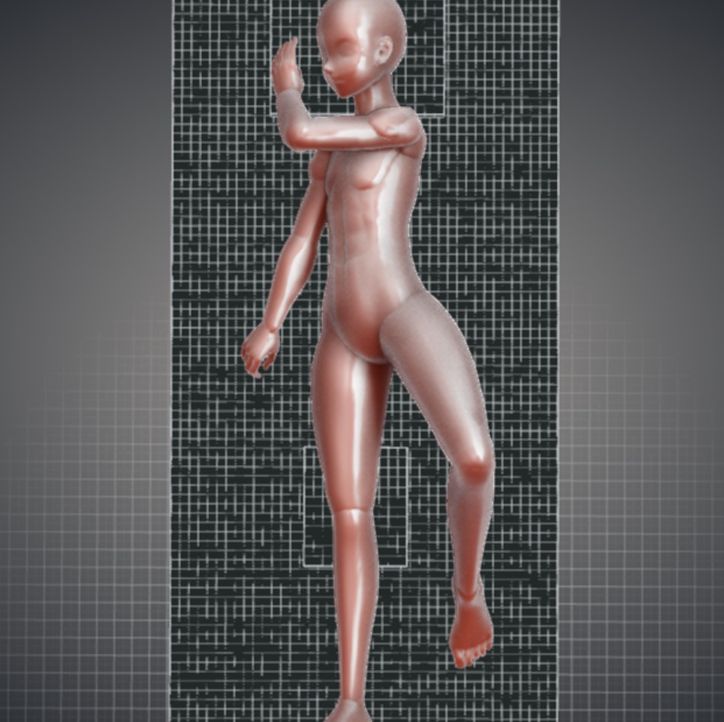

背臥位。
膝関節を伸ばす。

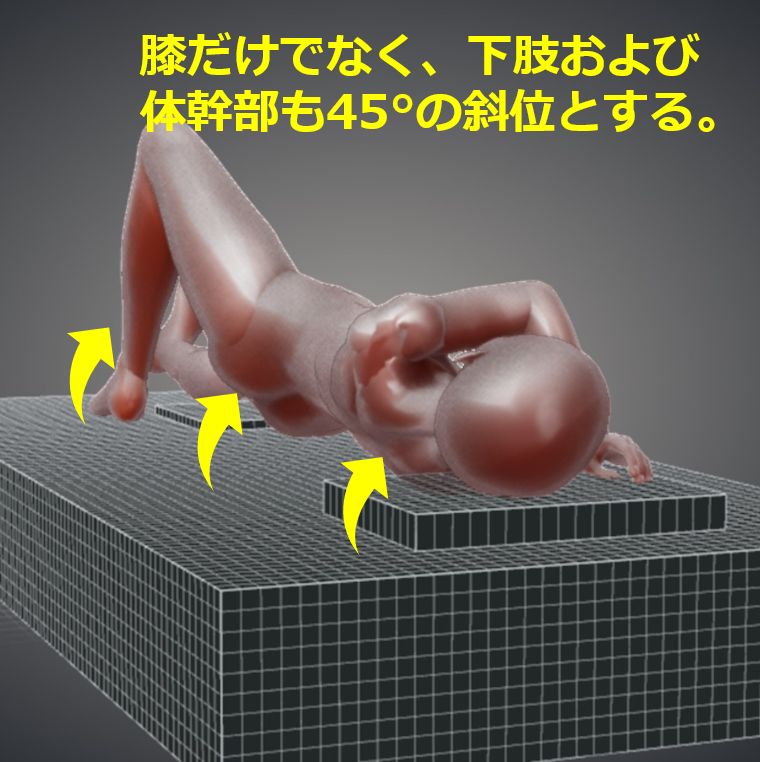

膝だけでなく体幹部・下肢全体を回転して下肢全体が斜位となるようにする。

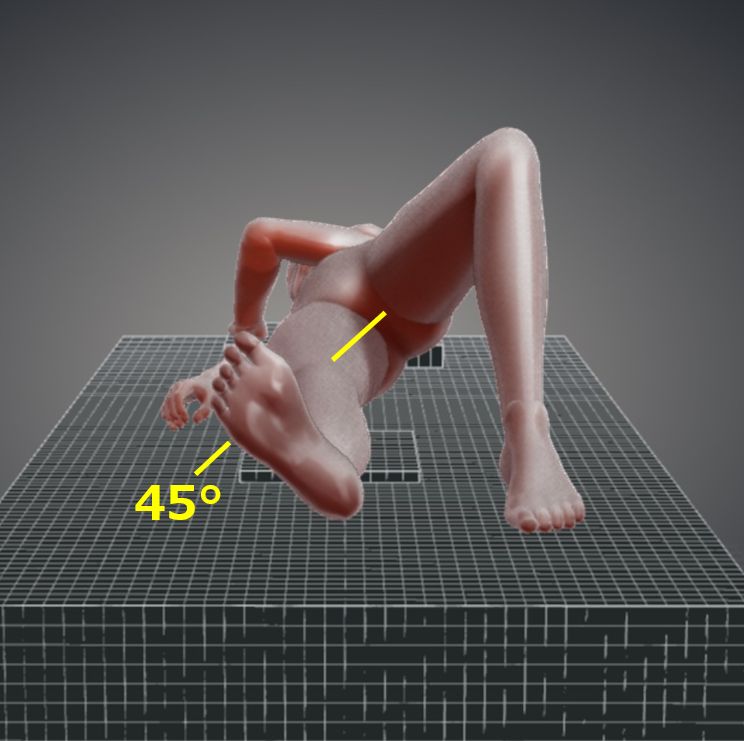

大腿骨内側顆および外側顆を結ぶ線が45度となるよう外旋する。

【X線入射点・撮影距離・照射野】
入射点:膝蓋骨下端から1.5cm下、かつ膝蓋骨の内側に向けて垂直入射。
撮影距離:100cm
照射野:大腿骨遠位1/3~下腿近位1/3を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
55kV / 5mAs
グリッド ( – )

【画像・チェックポイント】

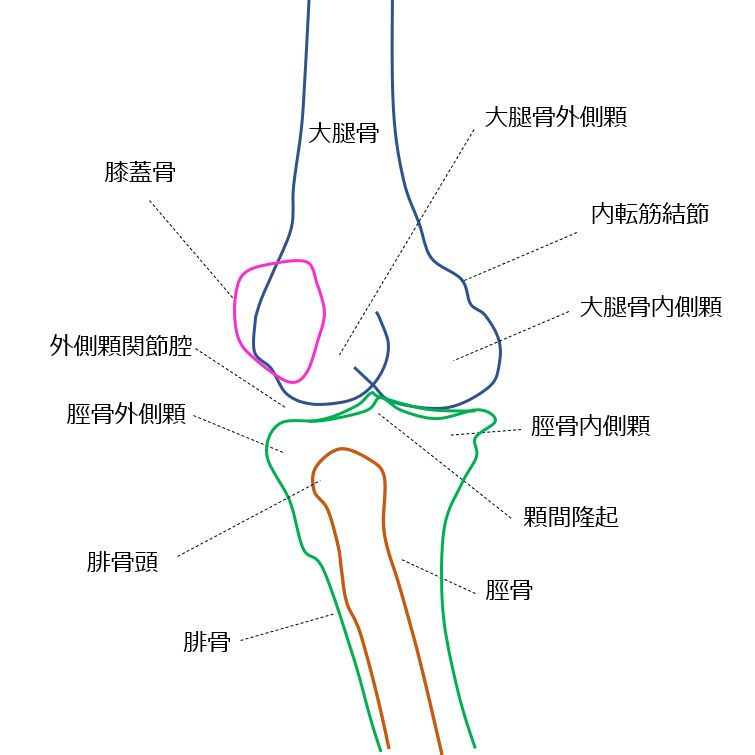

正常例

knee_external_rotate09
knee_external_rotate10
previous arrow
next arrow
knee_external_rotate09
knee_external_rotate10
previous arrow
next arrow

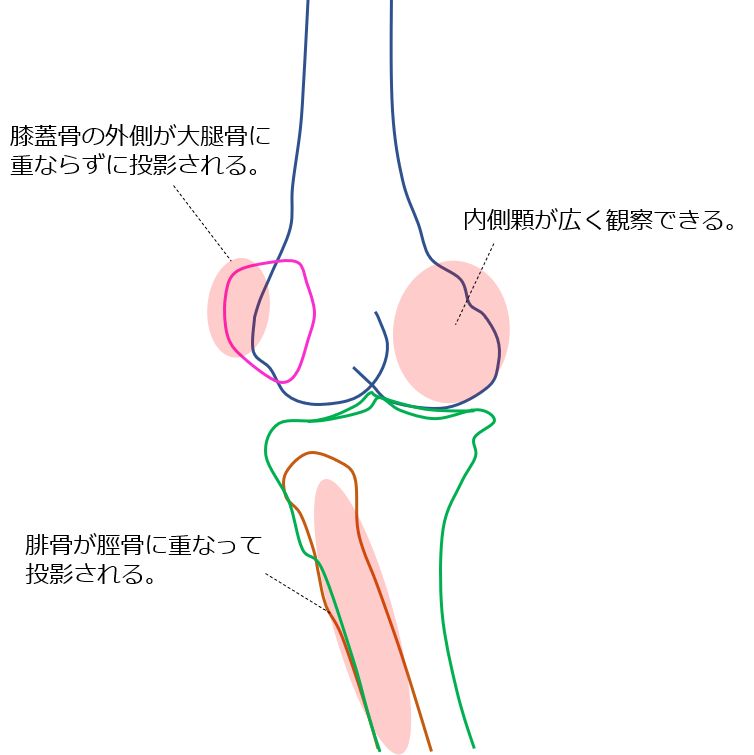

脛骨・大腿骨内側が膝蓋骨に重ならずに広く描出されている。
膝蓋骨の半分程度が大腿骨から離れて投影されている。
腓骨が脛骨に完全に重なって観察される。
骨組織、骨梁に加え膝関節周囲の軟部組織や脂肪が観察可能な寛容度。

【動画】

【関連資料】
