有鉤骨鉤撮影 Hook of hamate view

English ver.
Paper

【撮影目的】
有鉤骨鉤の骨折を描出する。有鉤骨は野球・ゴルフ・テニスなどのグリップ圧によって疲労骨折しやすい骨。手根管撮影・有鉤骨鉤撮影などが観察に適する

【撮影前の確認事項】
有鉤骨の骨折に見られる圧痛があるか。
無理に橈屈させないこと。
障害物となるものを除去する。
検側がどちらか確認する

【ポジショニング】

Hamate_1
hamate_2
hamate_3
hamate_4
previous arrow
next arrow
Hamate_1
hamate_2
hamate_3
hamate_4
previous arrow
next arrow

座位。

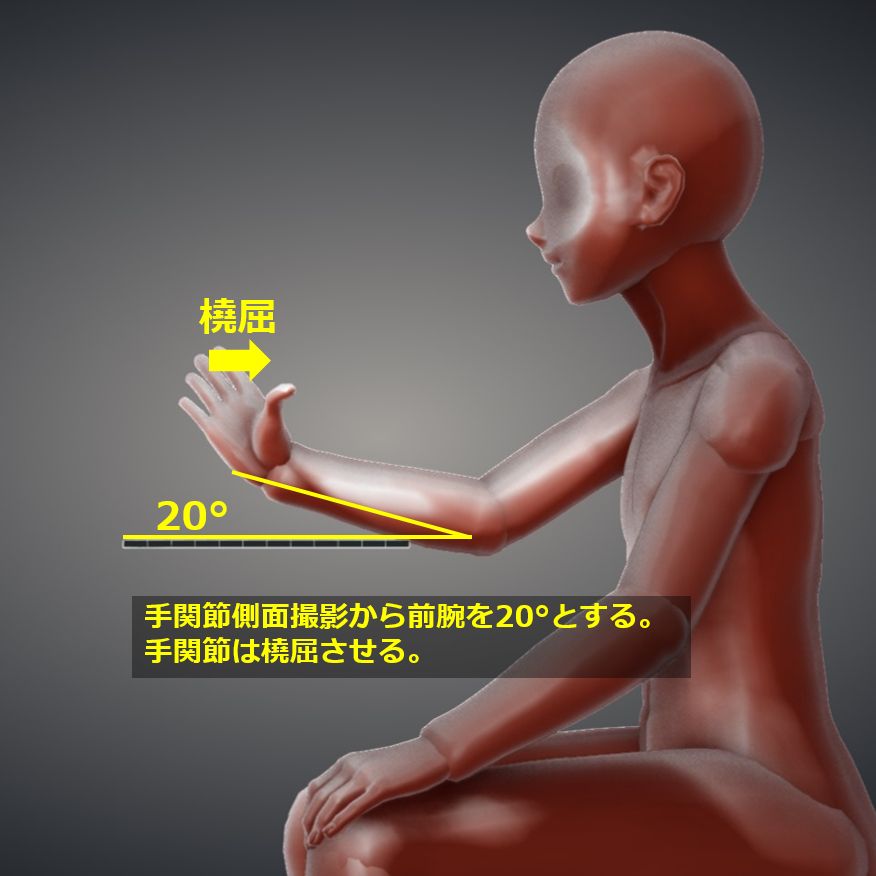

手関節側面撮影の体位から手関節上げ、カセッテと前腕の角度を20°とする。(角度をつけない撮影法もある)
橈骨側に屈曲させる
母指は最大外転位とする
※再現性のある撮影をするために補助具を用意することが望ましい

【X線入射点・撮影距離・照射野】

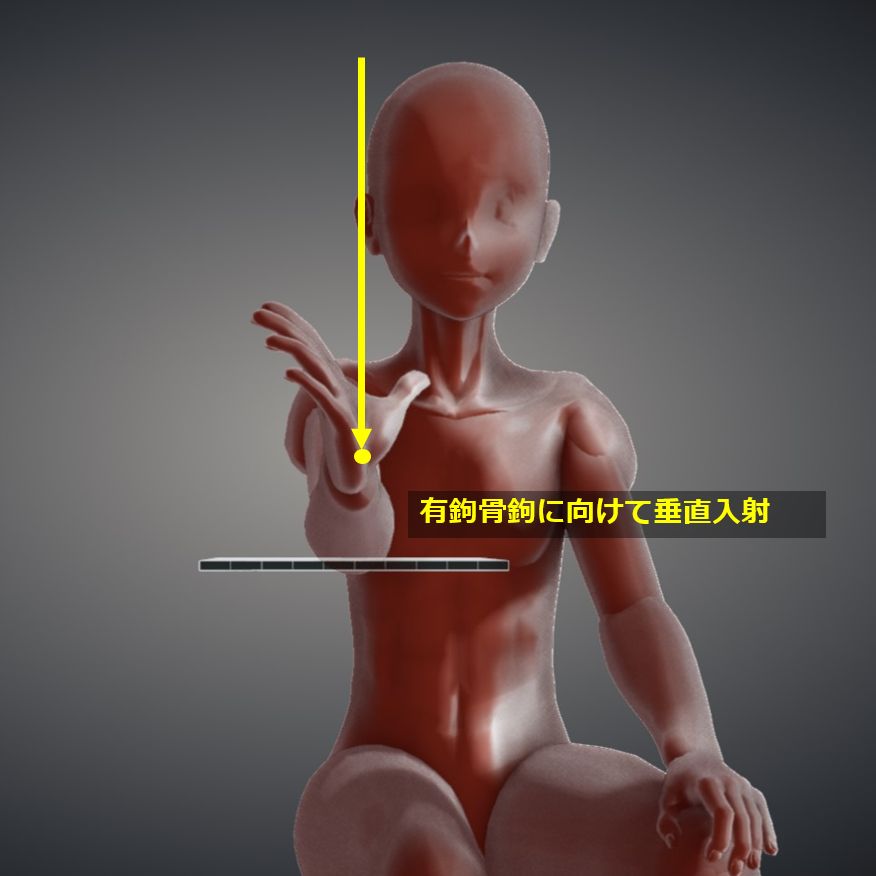

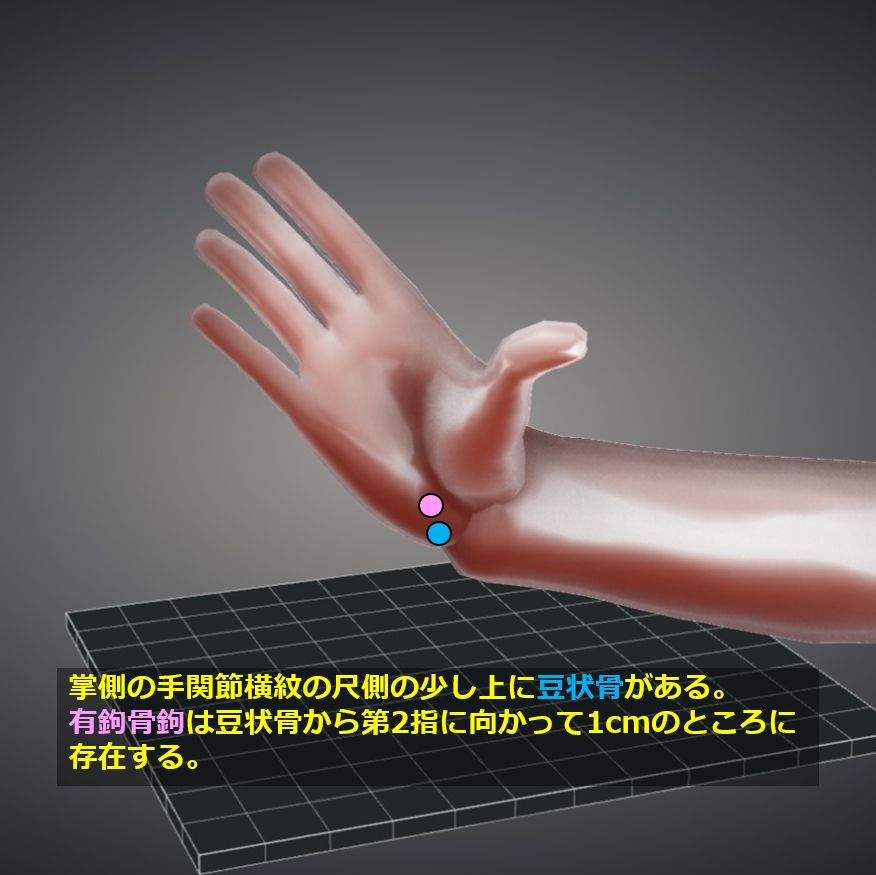

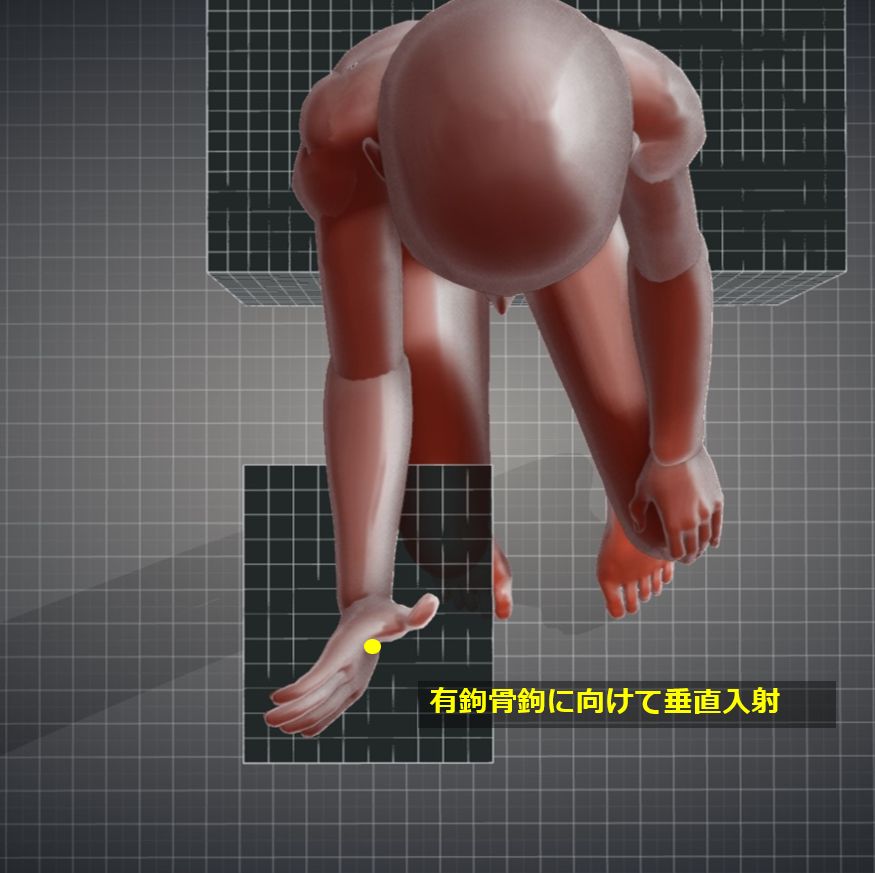

入射点:母指起始部に垂直入射
撮影距離:100cm
照射野:左右は皮膚面、上下は中手骨近位から橈骨遠位まで含める。

【撮影条件】
48kV / 4mAs
グリッド ( – )

【画像・チェックポイント】

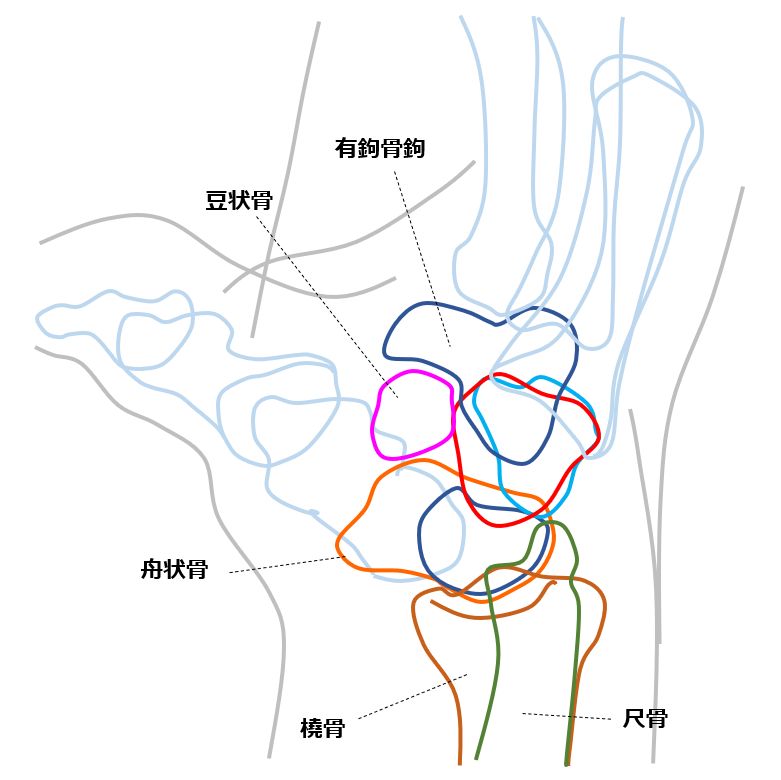

正常例(Fig. 6)
折 (Radiopaedia)

hamate_5
hamate_6
previous arrow
next arrow
hamate_5
hamate_6
previous arrow
next arrow

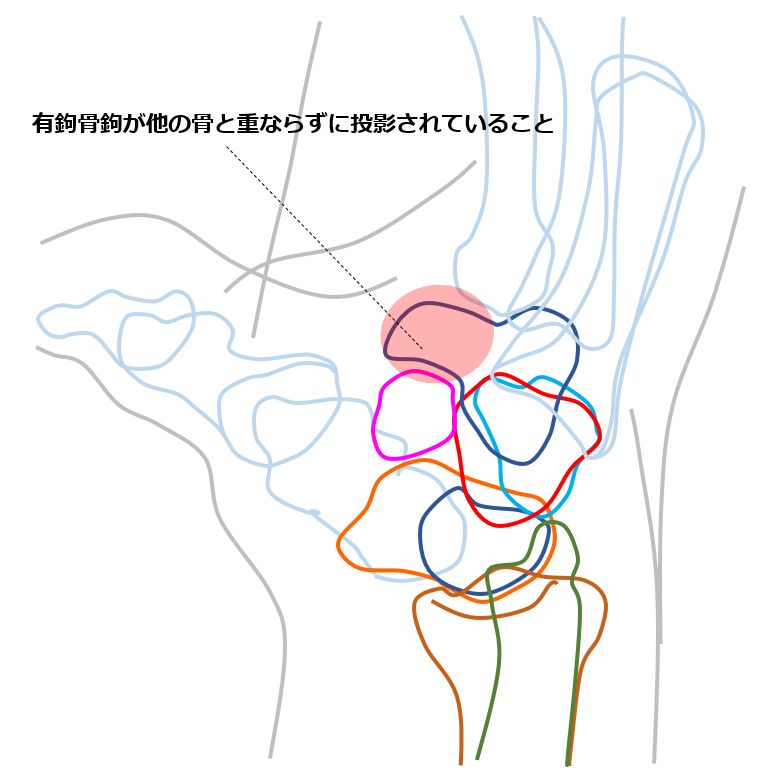

有鉤骨鉤基部が豆状骨・中手骨と重ならずに描出されていること。
 →側面像では他の骨が重なる

【動画】

【関連資料】
有鉤骨撮影別法:有鉤骨鉤基部撮影における撮影体位の検討
