Radiograph

尺骨神経溝撮影 Cubital tunnel view

English ver.

【撮影目的】
尺骨神経が通る溝を観察して変形や骨棘形成による圧迫、石灰化の有無を確認する。

【撮影前の確認事項】
腕の可動域を確認し、挙上できない場合は他の撮影法を検討する。

【ポジショニング】

Cubitaltunnel00
Cubitaltunnel01
Cubitaltunnel02
previous arrow
next arrow
Cubitaltunnel00
Cubitaltunnel01
Cubitaltunnel02
previous arrow
next arrow

座位。

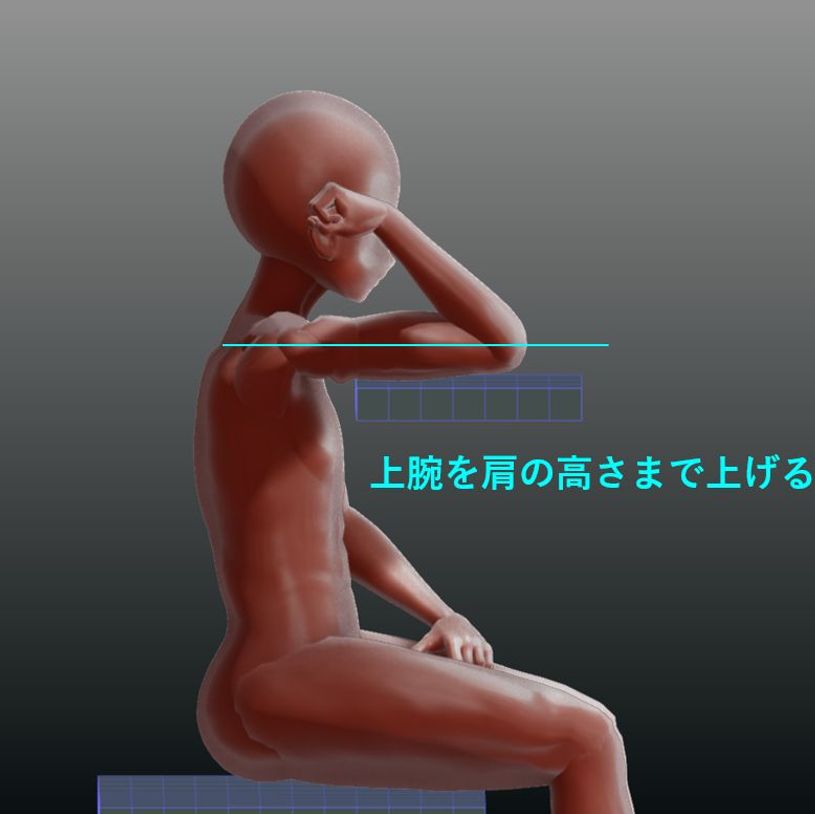

上腕ー肘関節を肩の高さまで上げる。
肘関節を最大屈曲位とする。

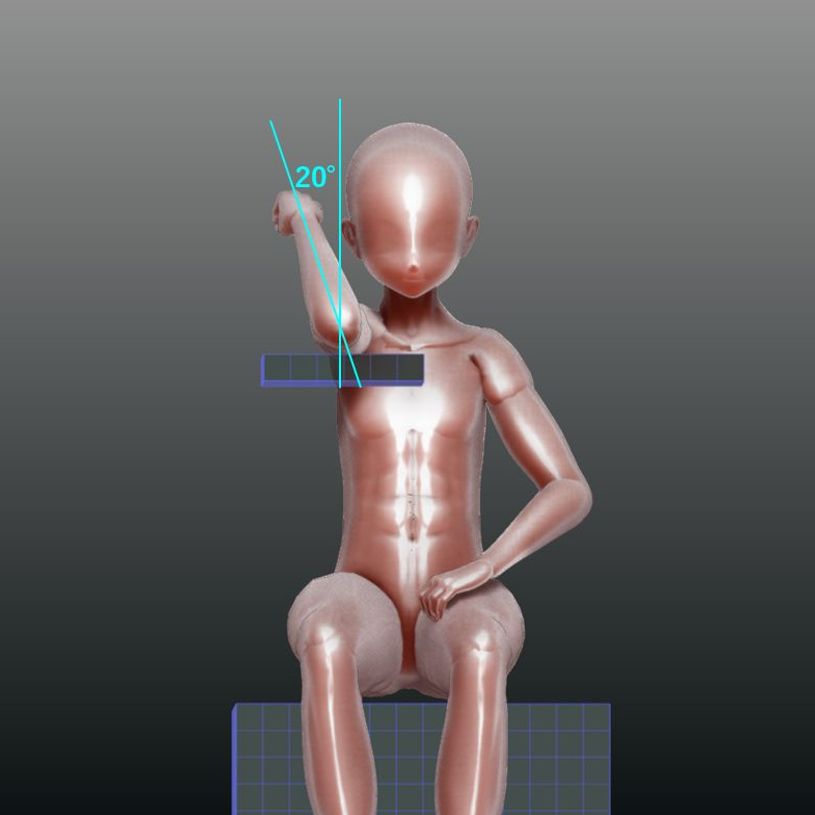

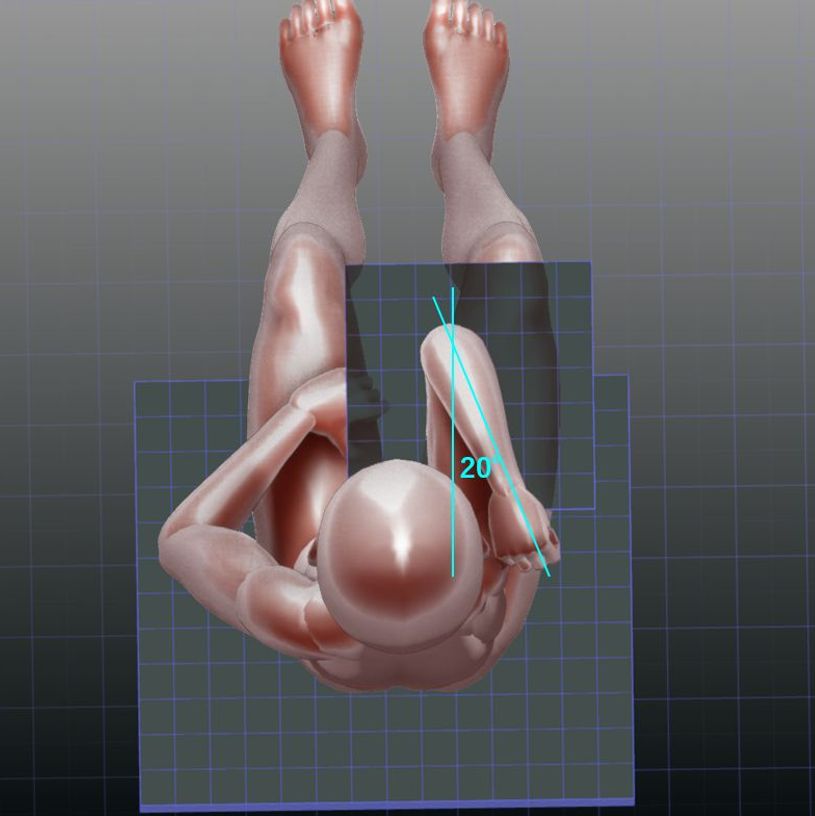

前腕を20度外旋する。
手のひらは下に向ける。

【X線入射点・撮影距離・照射野】
入射点:内側上顆から1横指分だけ外側の点に垂直入射。(もしくは近位方向に向けて斜入射)
撮影距離:100cm
照射野:肘関節を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
50kV / 4mAs
グリッド ( – )

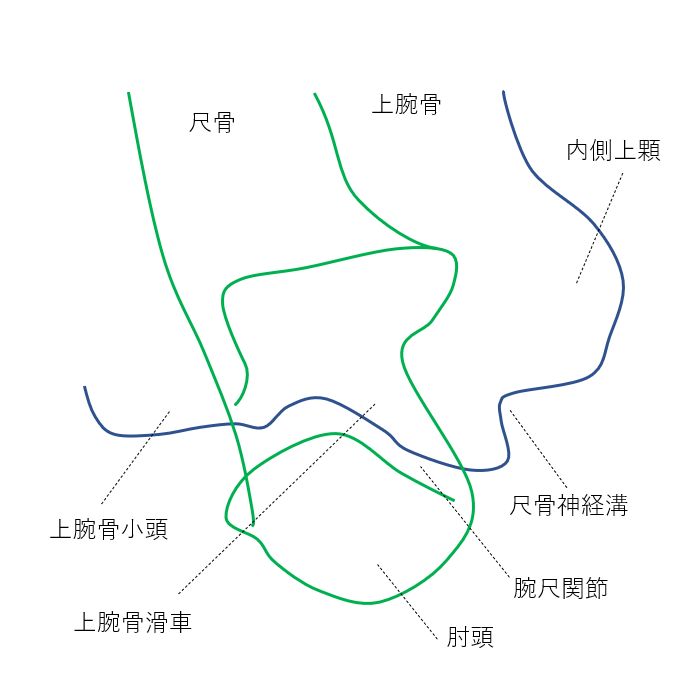

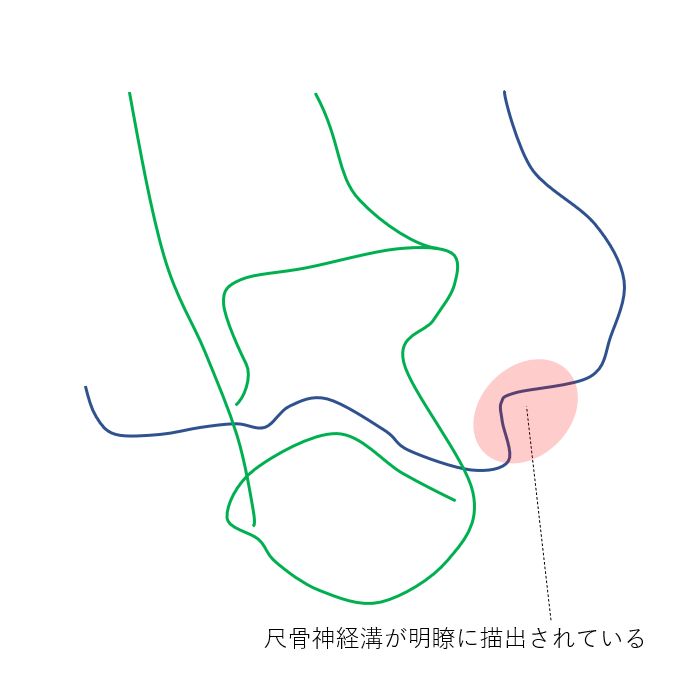

【画像・チェックポイント】

Cubitaltunnel03
Cubitaltunnel04
previous arrow
next arrow
Cubitaltunnel03
Cubitaltunnel04
previous arrow
next arrow

【動画】

【関連資料】

関連資料1
