橈骨頭撮影 Capitulum view, Trauma oblique view, Coyle’s method

English ver.
Radiopaedia

【撮影目的】
橈骨頭、上腕骨小頭を尺骨の重なりが無く投影する。

【撮影前の確認事項】
障害陰影となるものを外す。

【ポジショニング】

coyleview02
coyleview03
previous arrow
next arrow
coyleview02
coyleview03
previous arrow
next arrow

座位。
上腕ー肘関節ー手関節を肩の高さまで上げる。
肘関節を90度に屈曲する。
前腕の外側をフィルムにつけ、垂直とする。

【X線入射点・撮影距離・照射野】
入射点:外側上顆に向けて遠位から近位に向けて45度で斜入射。
撮影距離:100cm
照射野:肘関節を含む範囲

【撮影条件】
50kV / 4mAs
グリッド ( – )

【画像・チェックポイント】
正常例
症例(橈骨頭骨折)(Radiopaedia)

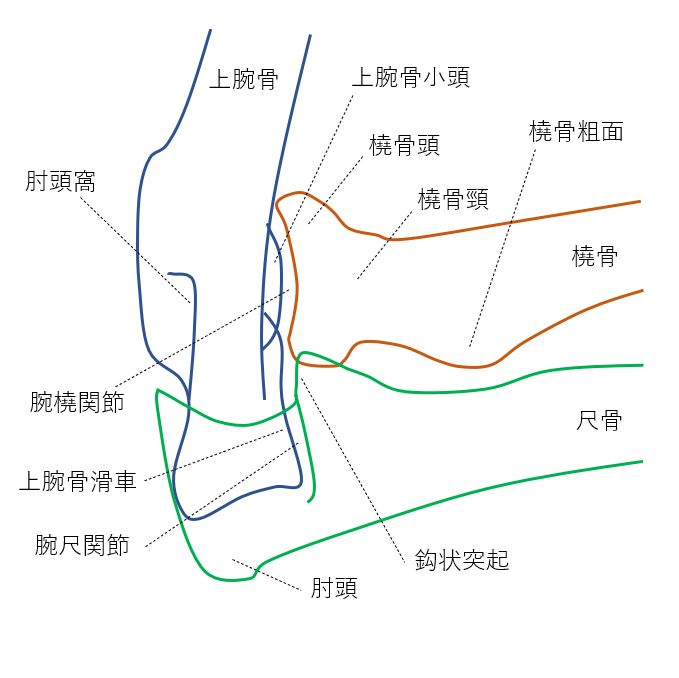

coyleview00
coyleview04
previous arrow
next arrow
coyleview00

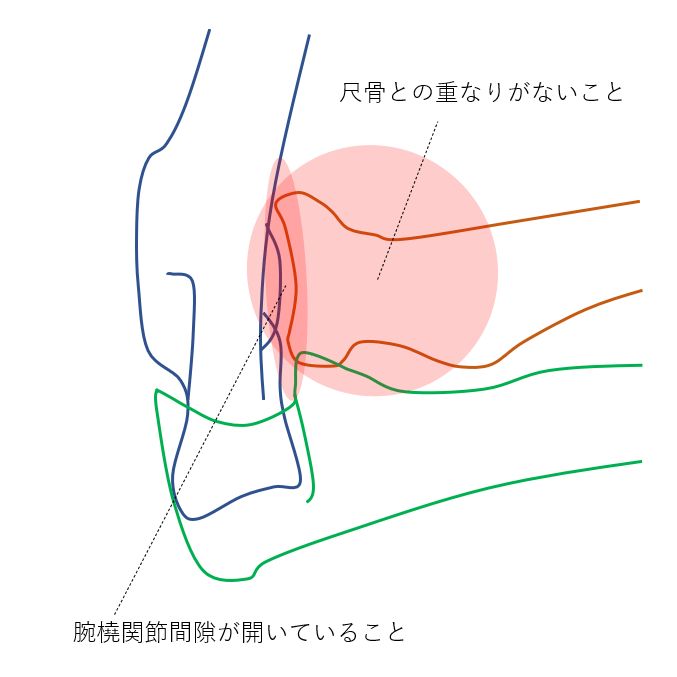

coyleview04
previous arrow
next arrow

【動画】

【関連資料】

Mason骨折分類(Ⅰ~Ⅳ型)

FIGURE20.2

Ⅰ型:非変位型の骨折(<2mm)
Ⅱ型:変位を伴う部分的な骨折(>2mm)
Ⅲ型:橈骨頭全体の粉砕骨折
Ⅳ型:脱臼を伴う骨折
※Ⅱ・Ⅲ型は整復や手術による内部固定が必要。Ⅲ型は多くの場合において橈骨頭の早期切除が必要。
画像(Ⅰ型)
画像(Ⅱ型)
