膝関節正面撮影 Knee joint AP view

English ver.
Radiopaedia

【撮影目的】
大腿骨遠位と脛骨・腓骨近位の変性、骨折、病変の観察。

【撮影前の確認事項】
障害陰影となるものを外す。

【ポジショニング】

KneeAP101
KneeAP102
KneeAP103
KneeAP3
KneeAP104
previous arrow
next arrow
KneeAP101
KneeAP102
KneeAP103
KneeAP3
KneeAP104
previous arrow
next arrow

背臥位または座位。

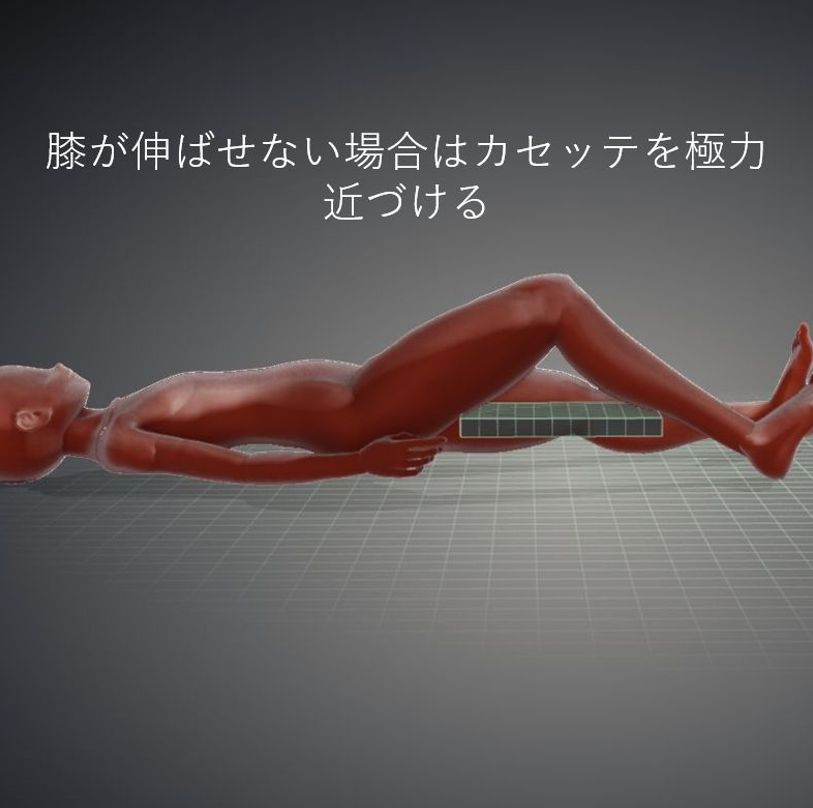

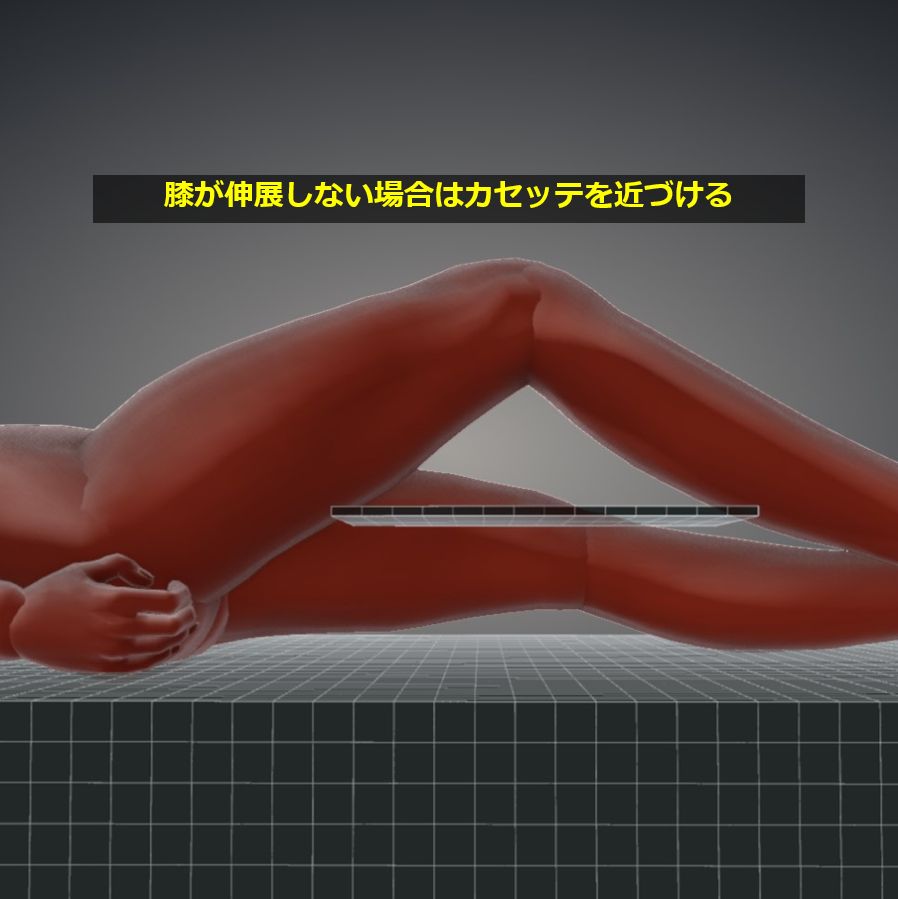

検側の膝関節を伸展させる。

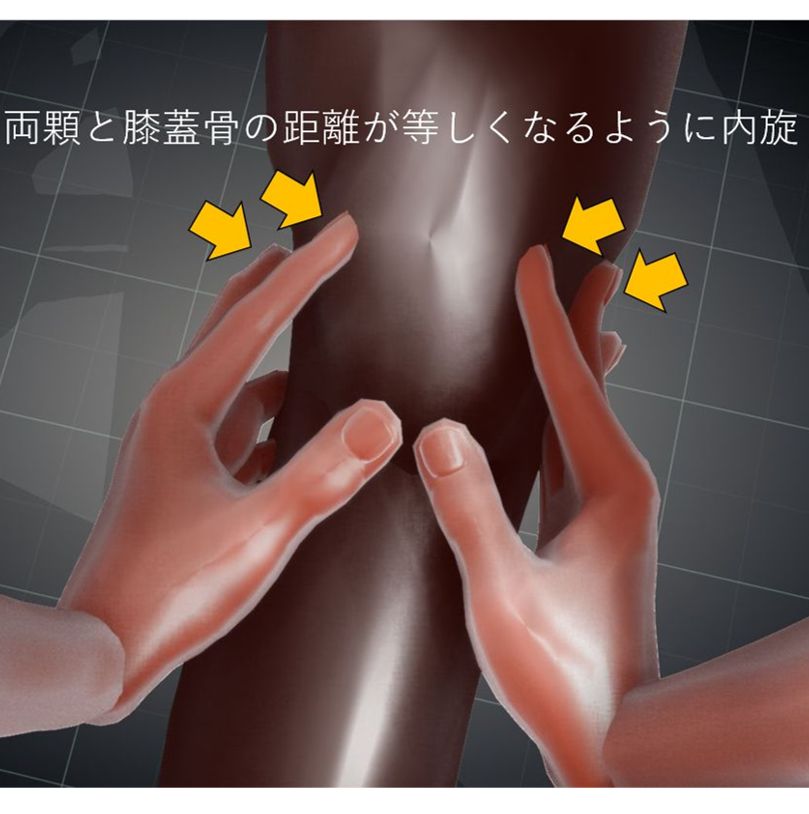

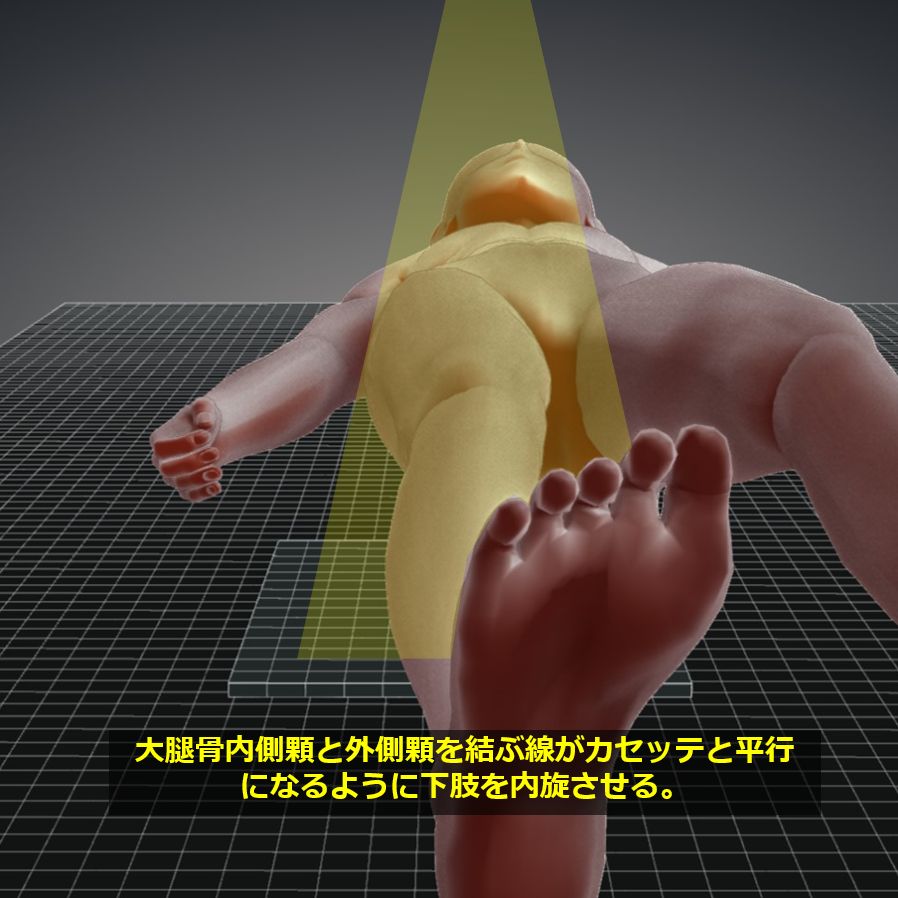

膝蓋骨を左右の中心にするために軽度内旋する。
膝蓋骨尖の1cm下(膝関節)をフィルムの上下中心とする。

【X線入射点・撮影距離・照射野】

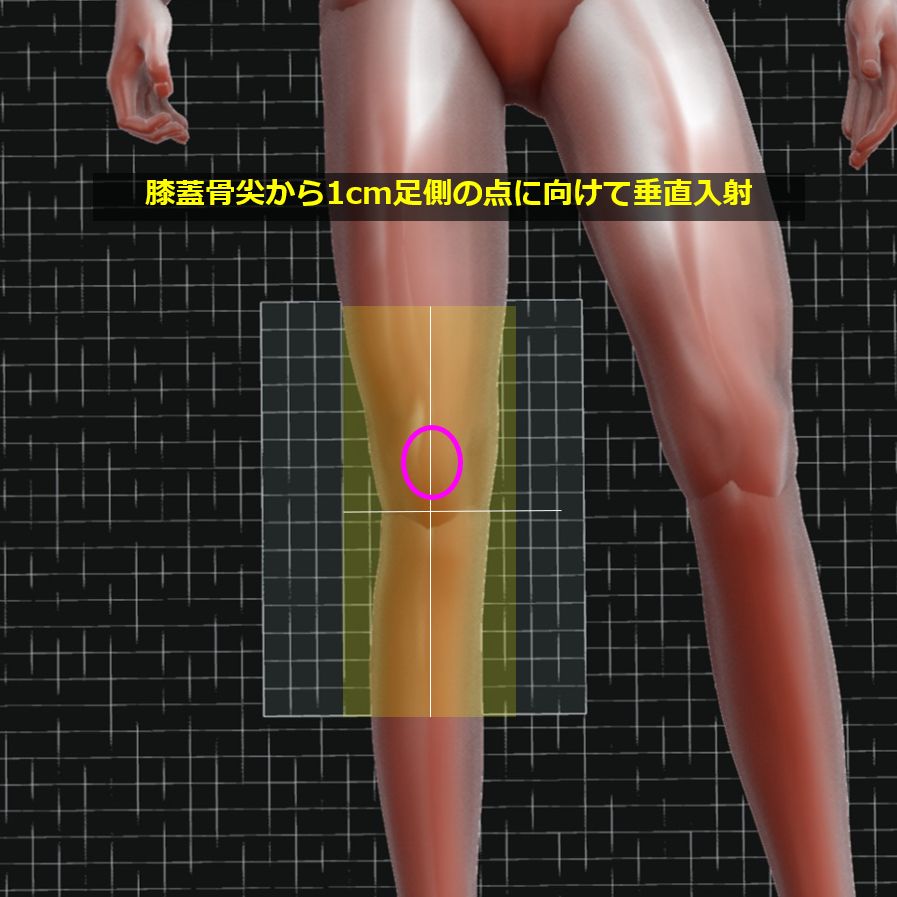

入射点:膝蓋骨下端から1cm下に向けて垂直入射。
撮影距離:100cm
照射野:大腿骨遠位1/3~下腿近位1/3を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
55kV / 5mAs
グリッド ( – )

【画像・チェックポイント】

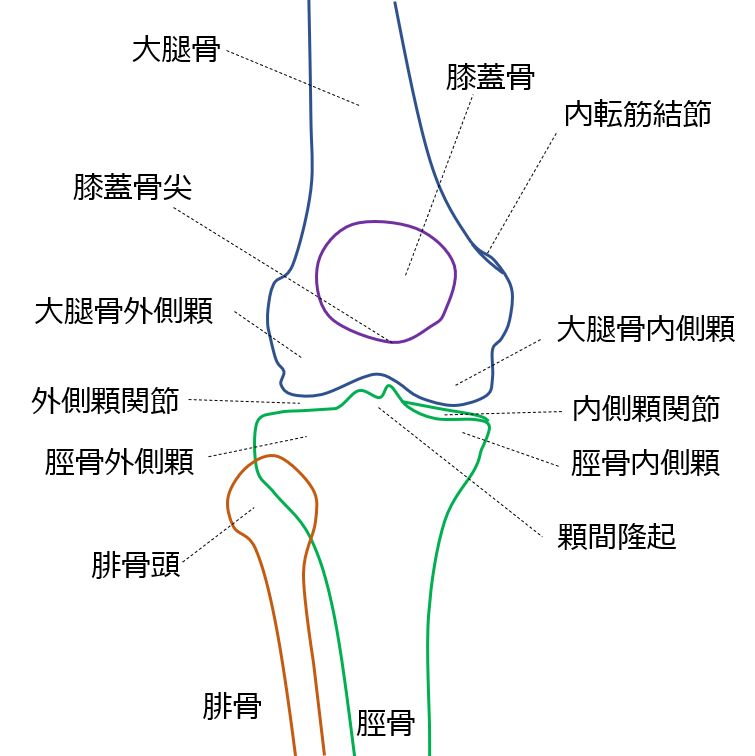

正常例(Radiopaedia)

KneeAP6
KneeAP7
previous arrow
next arrow
KneeAP6
KneeAP7
previous arrow
next arrow

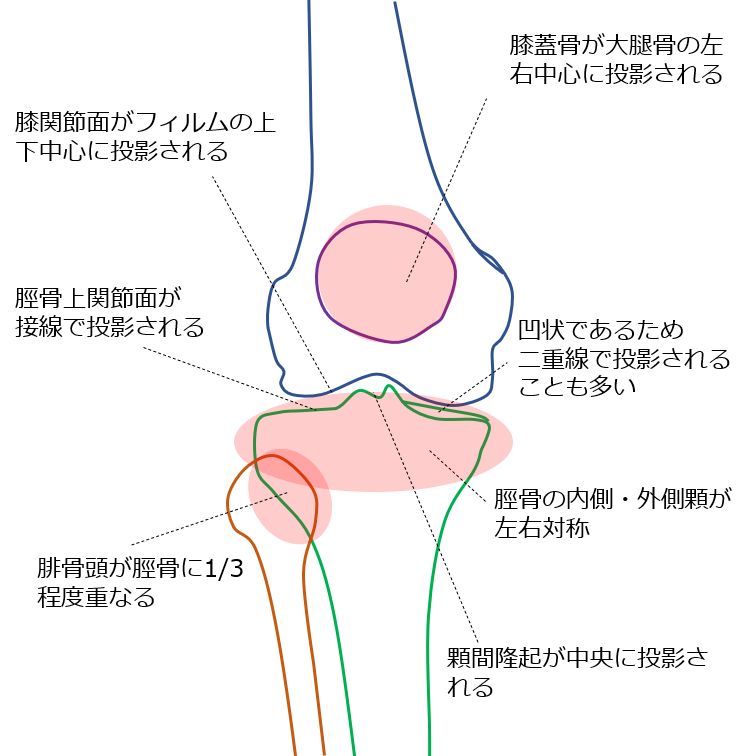

大腿骨および脛骨の内側顆・外側顆が左右対称に描出されていること。
腓骨頭が脛骨に僅かに重なっていること。
脛骨上関節面が接線で投影されていること。
膝蓋骨が大腿骨上の中心に描出されていること。
膝関節面が中心に描出されていること。
骨組織に加え膝関節周囲の軟部組織や脂肪が観察可能な寛容度。

【動画】

【関連資料】
入射方向を脛骨上関節面に平行にする(関節間を広く描出する)ためには必要に応じて斜入射が必要となる。(やせ型:頭尾方向、肥満型:尾頭方向)

斜入射の角度に関して厳密な方法が Bontrager’s textbook に示されている。
→上前腸骨棘と寝台の距離を測定し、
 19cm未満であれば5°頭尾方向
 19-24cmであれば垂直入射。
 24cmを超えれば5°尾頭方向
下記動画では上前腸骨棘までの距離を測定している。

画像を見る際は 剥離骨折の起こりやすい場所 を確認。
