Radiograph

手斜位撮影 Hand oblique view

English ver.
Radiopaedia

【撮影目的】
正面像では見つけることができない骨折 の描出や骨折の程度をなどを観察する。

【撮影前の確認事項】
検査目的を確認する。
障害物となるものを除去する。
検側はどちらか確認する。

【ポジショニング】

HandOblique11b
HandOblique12
HandOblique13
HandOblique14
HandOblique14
previous arrow
next arrow
HandOblique11b
HandOblique12
HandOblique13
HandOblique14
HandOblique14
previous arrow
next arrow

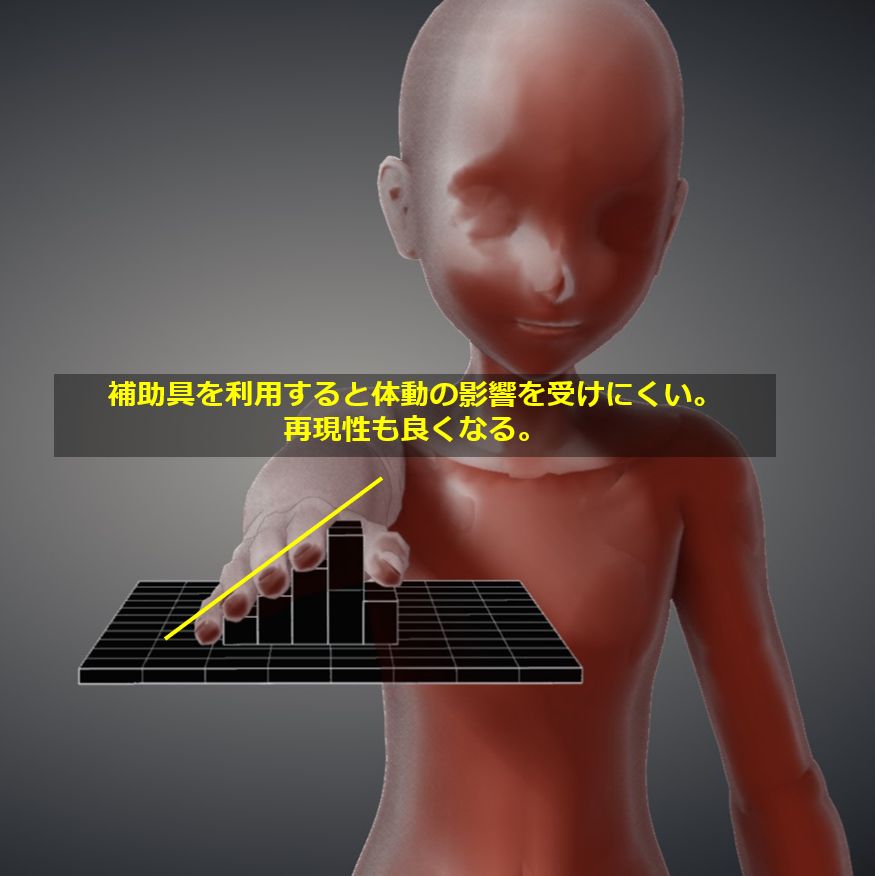

座位。
肩から手掌までを同じ高さとする。

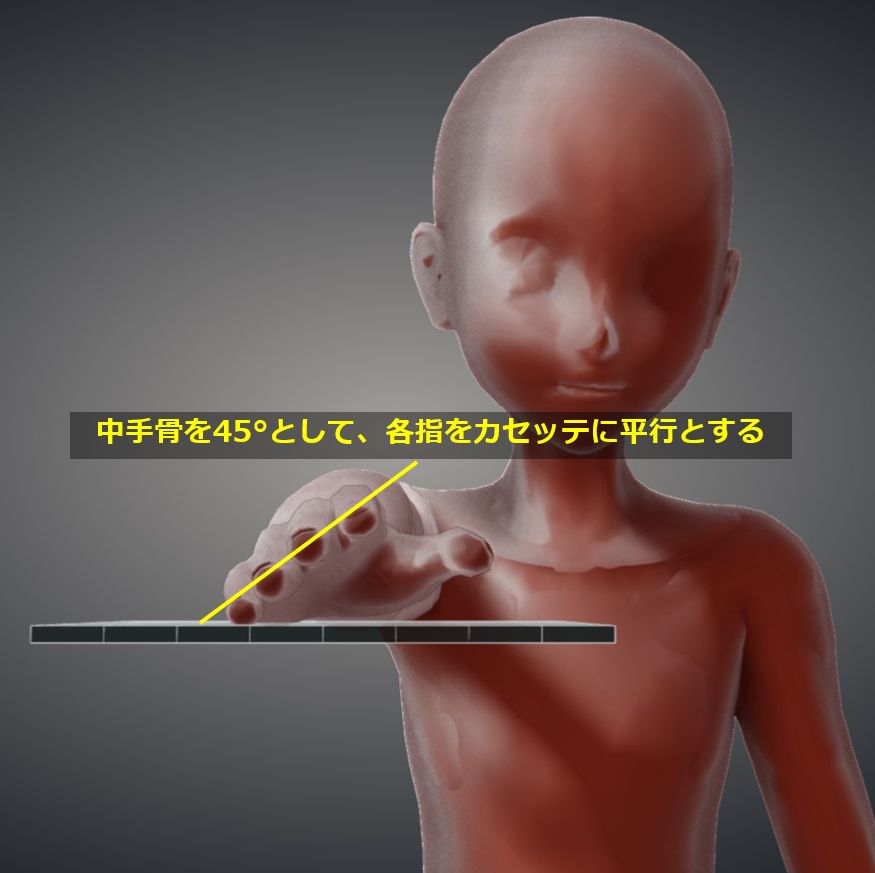

手掌を下にしてカセッテ対して45°の斜位とする。

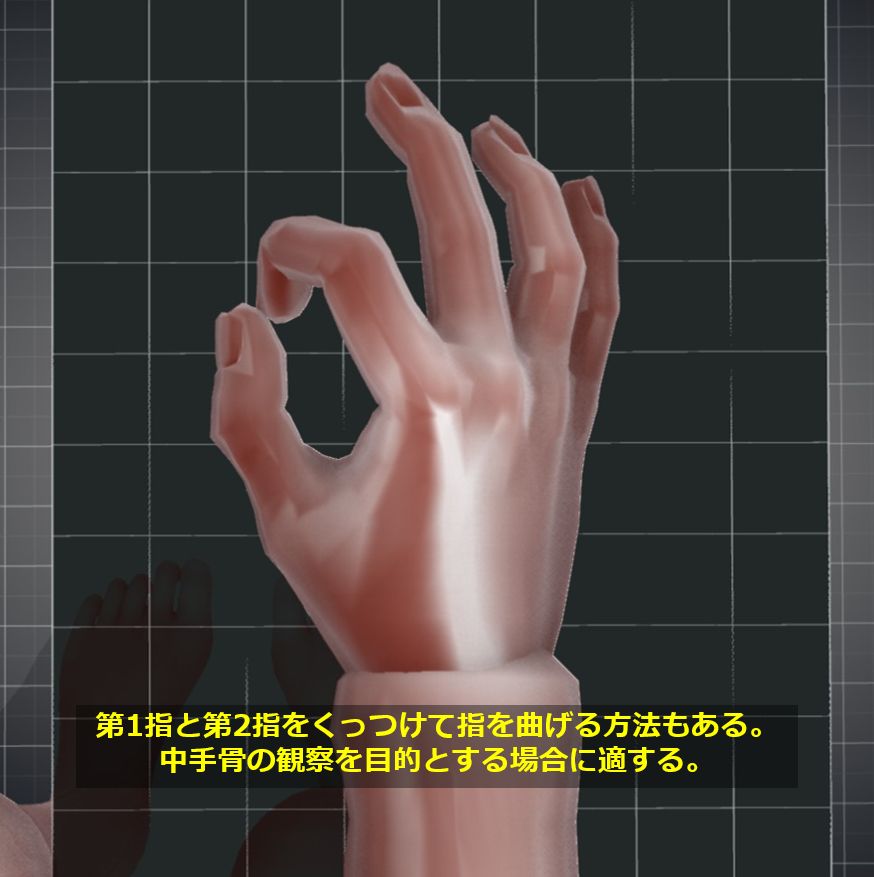

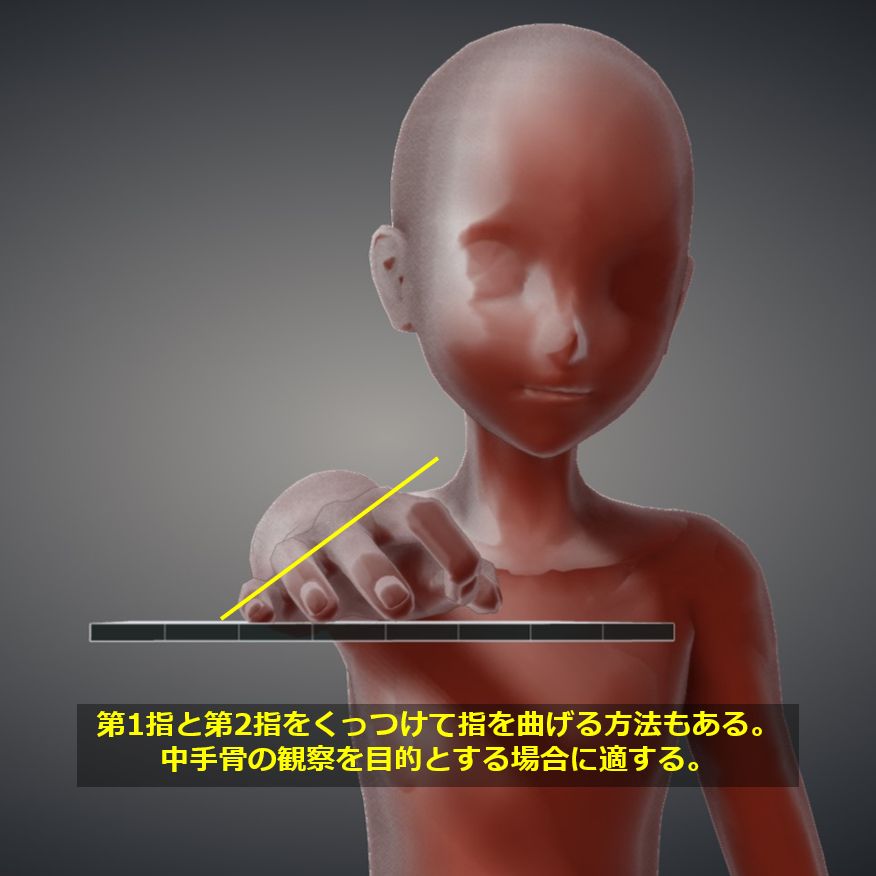

(中手骨を目的とする場合は人差し指と親指をくっつける)
MCP関節をカセッテ中心とする。
各手指はわずかに開く。

【X線入射点・撮影距離・照射野】

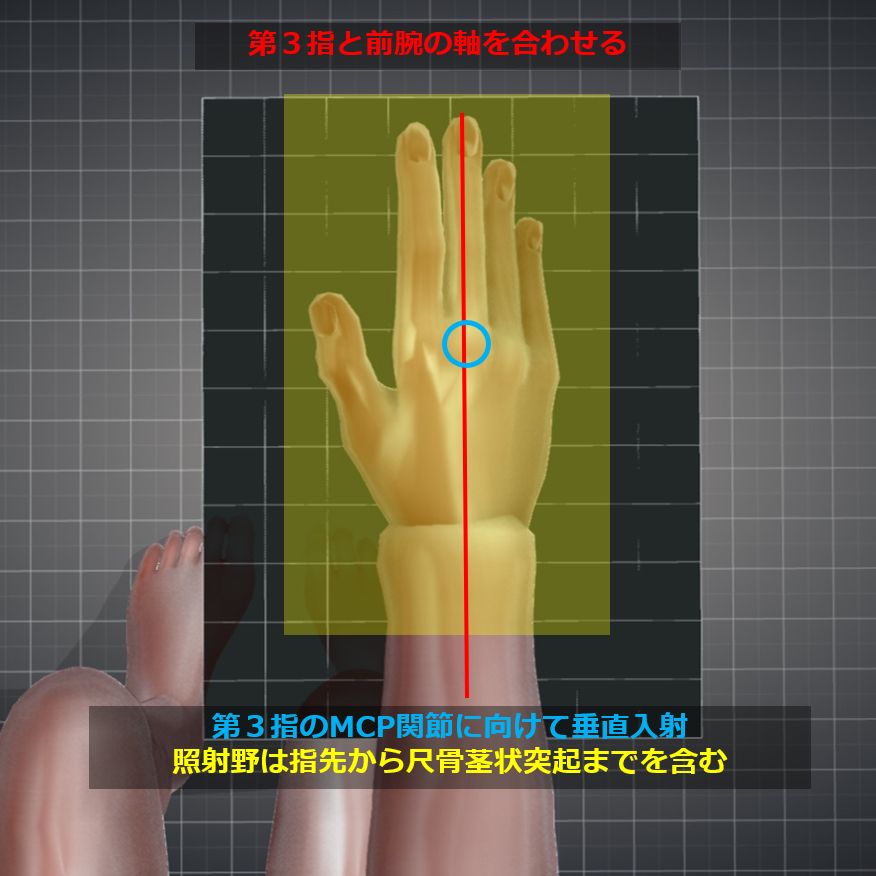

入射点:第3指のMCP関節に向けて垂直入射
撮影距離:100cm
照射野:手指先端から尺骨茎状突起までを含むこと。

【撮影条件】
48kV / 4mAs
グリッド ( – )

【画像・チェックポイント】
正常例(Radiopaedia)

HandOblique15
HandOblique16
previous arrow
next arrow
HandOblique15
HandOblique16
previous arrow
next arrow

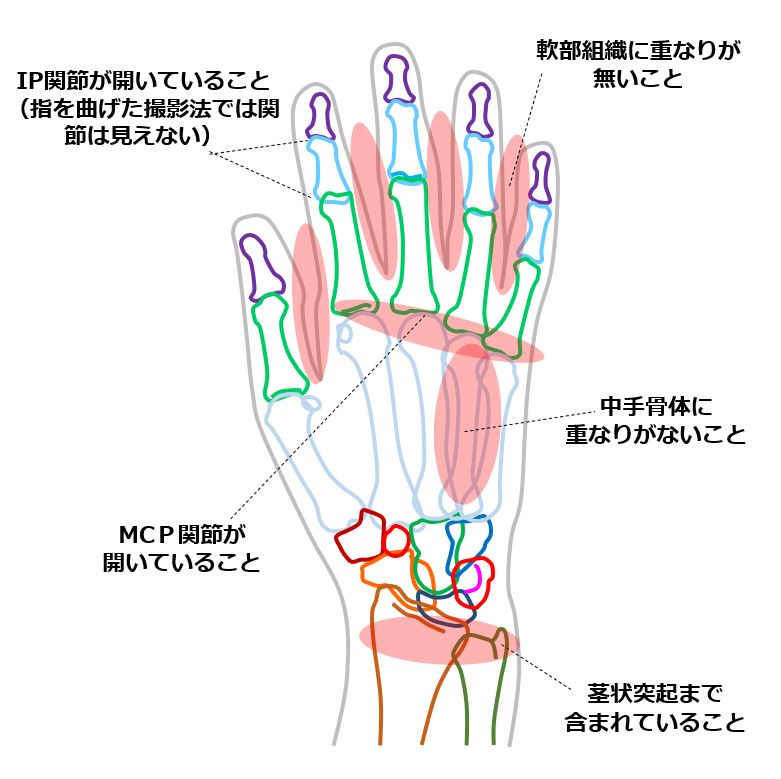

第3~5の中手骨底は重なるが、中手骨体は重ならない。
DIP、PIP、MCP関節が開いていること。

【動画】
