Radiograph

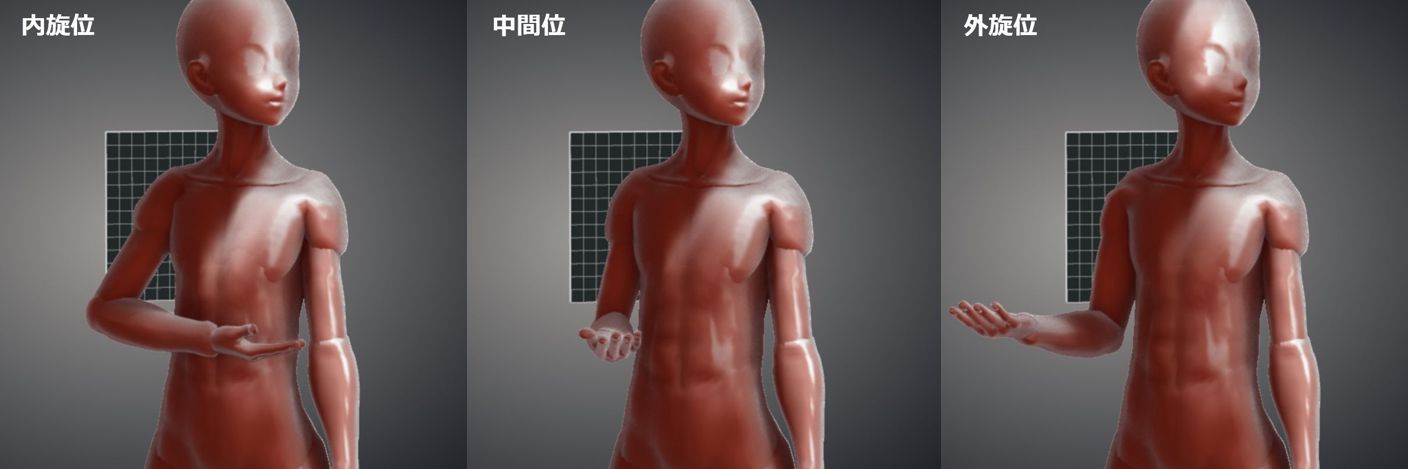

肩関節正面撮影 (中間位/外旋位/内旋位) Shoulder joint AP view (Natural/external/internal rotation)

中間位
外旋位
内旋位

中間位

English ver.
Radiopaedia

【撮影目的】
中間位は外傷で腕を動かすことができない患者に有効。
肩甲上腕関節(肩関節)の観察に優れ、筋肉・腱・関節内のカルシウム沈着やその他の変性疾患の有無を観察する。

【撮影前の確認事項】
骨折、脱臼の有無。疑われる場合、腕を動かしてはいけない。
障害陰影となるものを外す。

【ポジショニング】

shoulder007
shoulder008
shoulder009
previous arrow
next arrow
shoulder007
shoulder008
shoulder009
previous arrow
next arrow

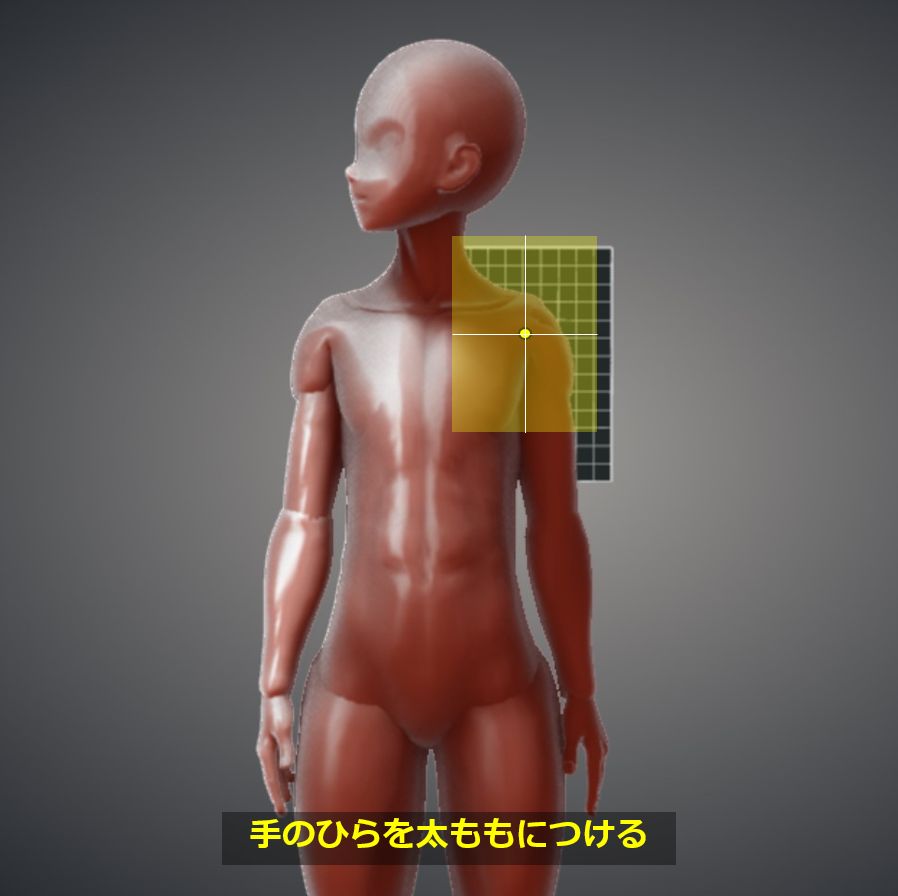

カセッテに背を向けた立位または座位。

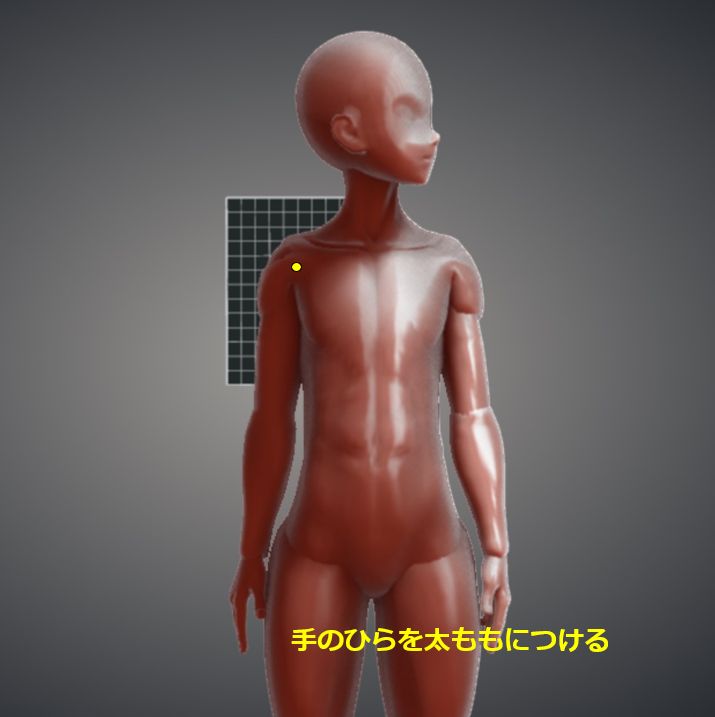

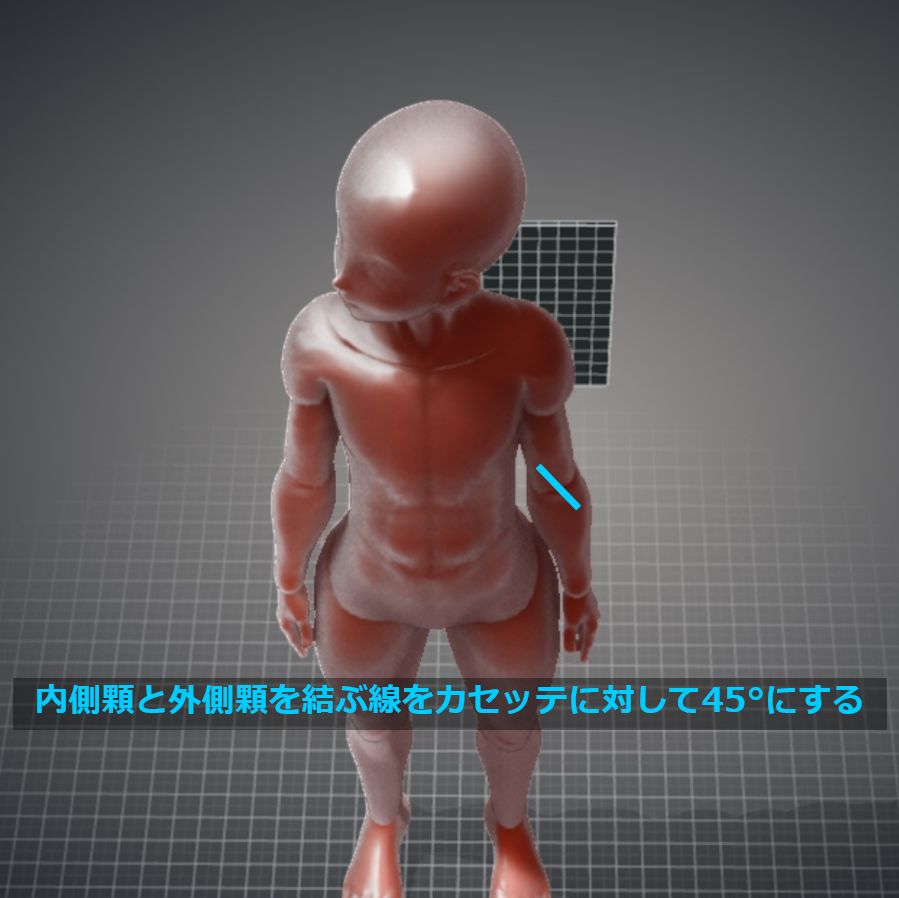

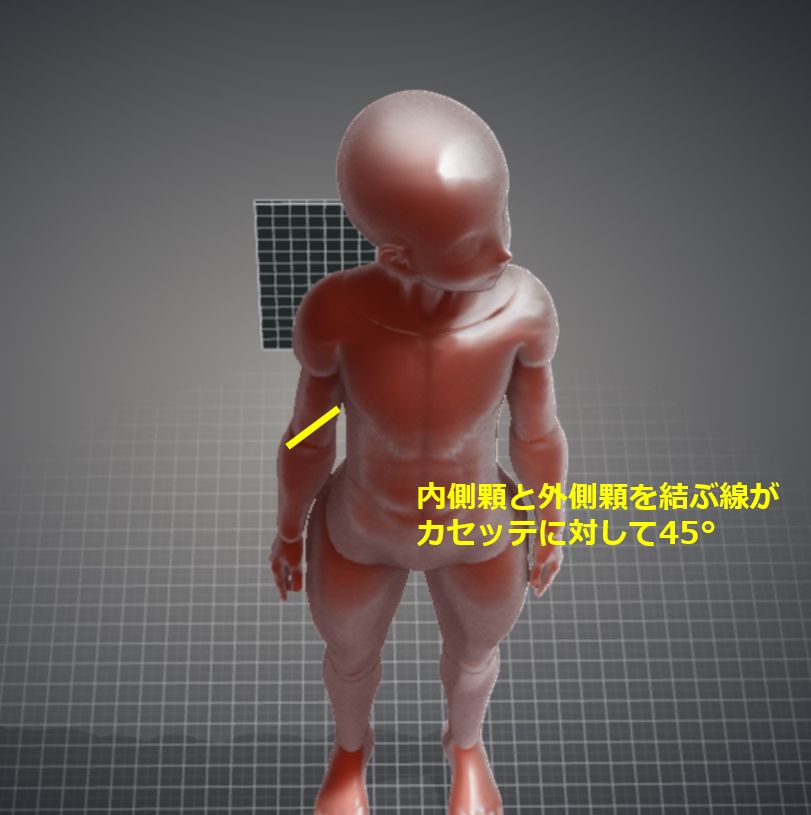

検側の手のひらを大腿部につけ、上腕骨内側上顆と外側上顆を結ぶ線をフィルムに45°とする。
顔にX線が当たらないように非検側を向く。

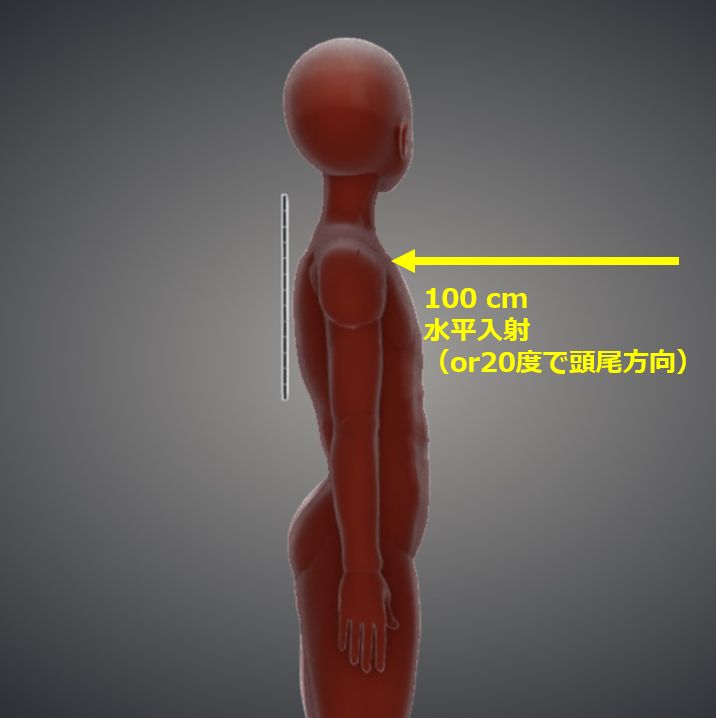

【X線入射点・撮影距離・照射野】

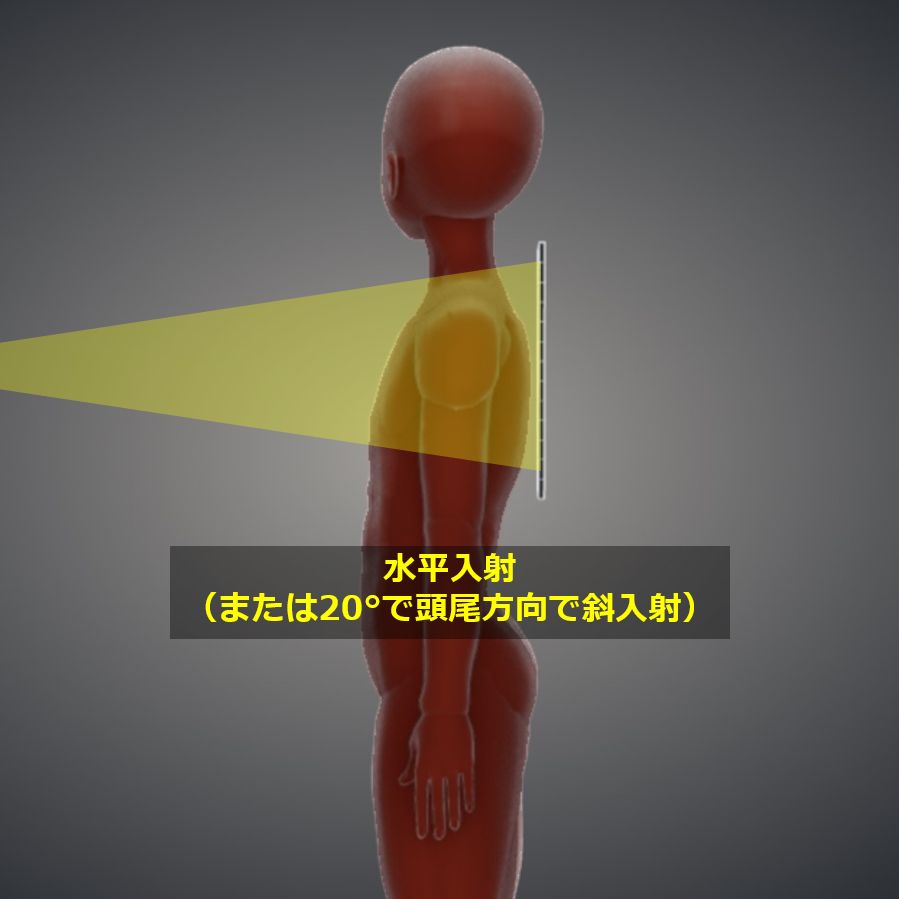

入射点:肩甲上腕関節に向けて垂直入射。
撮影距離:100cm
照射野:下は肩甲骨下角、左右は鎖骨の2/3が含まれる範囲。

【撮影条件】
グリッド ( + ):70kV / 20mAs
グリッド ( – ):60kV / 32mAs
呼吸停止。

【画像・チェックポイント】
正常例(Radiopaedia)

shoulderAP_natural4
shoulderAP_natural5
previous arrow
next arrow
shoulderAP_natural4
shoulderAP_natural5
previous arrow
next arrow

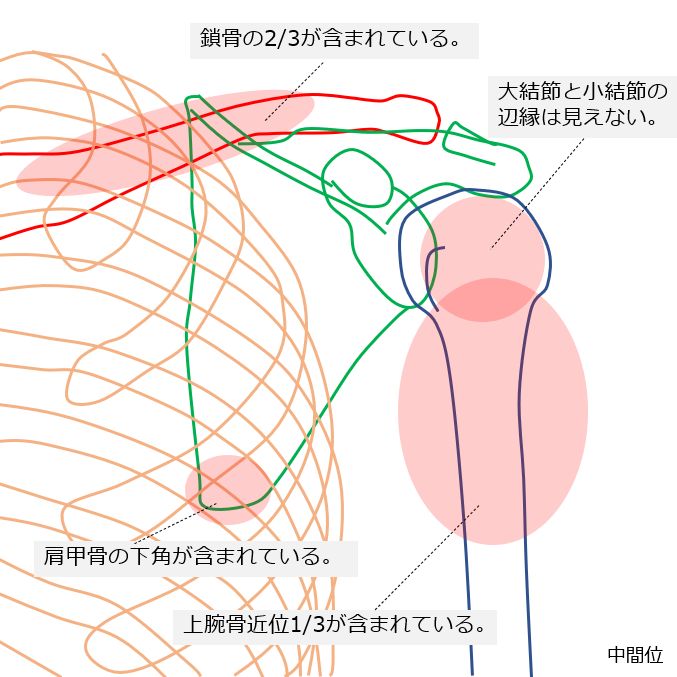

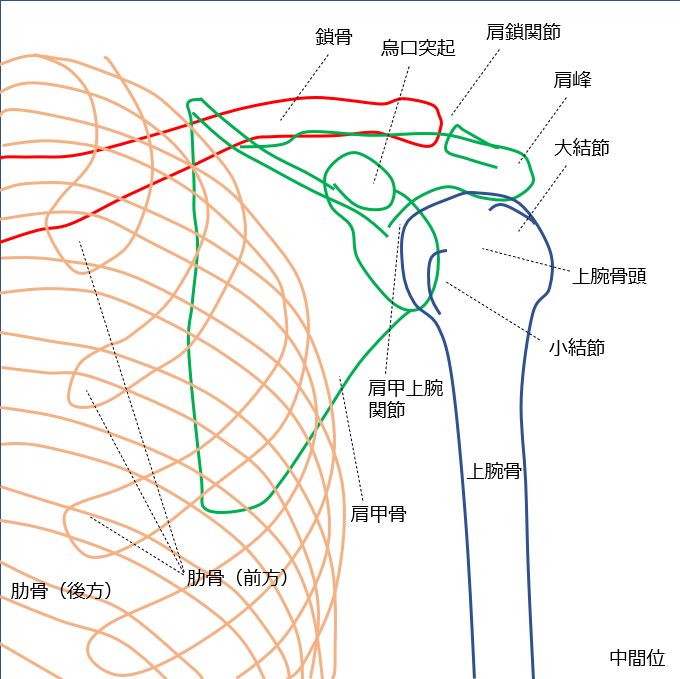

大結節と小結節の映りは、内旋位と外旋位のX線写真の中間の位置関係になる。よって、大結節は外側に、小結節は内側にそれぞれ上腕骨頭に重なって投影される。
上腕骨の近位1/3、肩甲骨全体、鎖骨遠位3/2が含まれている。
石灰化の評価が可能となるように、軟部組織が観察できる寛容度。

【動画】

【関連資料】
整形外科領域における四肢⼀般撮影のコツ〜機能解剖学からのアプローチ〜

外旋位

English ver.
Radiopaedia

【撮影目的】
正面像に対して大結節の観察に優れる。
肩甲上腕関節(肩関節)の観察に優れ、カルシウム沈着やその他の病変の有無を観察する。

【撮影前の確認事項】
骨折、脱臼の有無。疑われる場合、腕を動かしてはいけない。
障害陰影となるものを外す。

【ポジショニング】

shoulder001
shoulder002
shoulder003
previous arrow
next arrow
shoulder001
shoulder002
shoulder003
previous arrow
next arrow

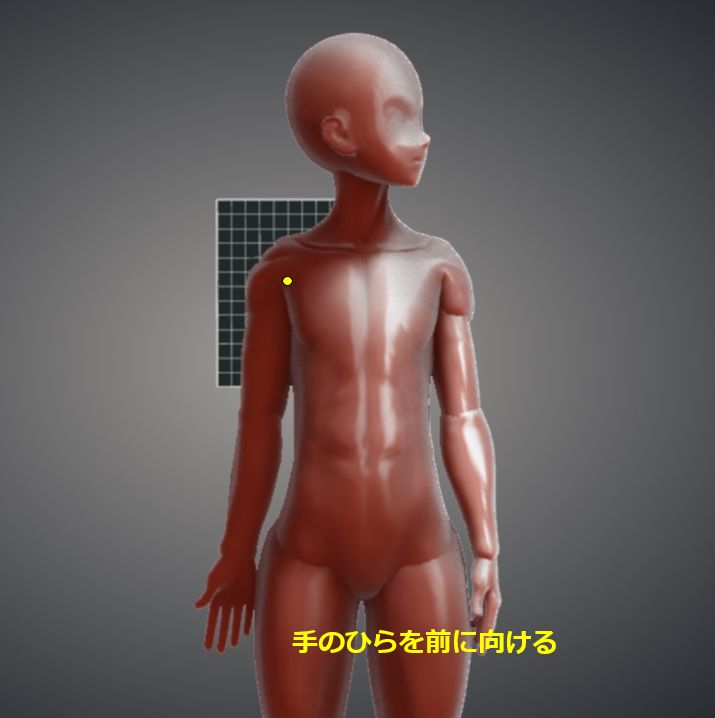

カセッテに背を向けた立位または座位。

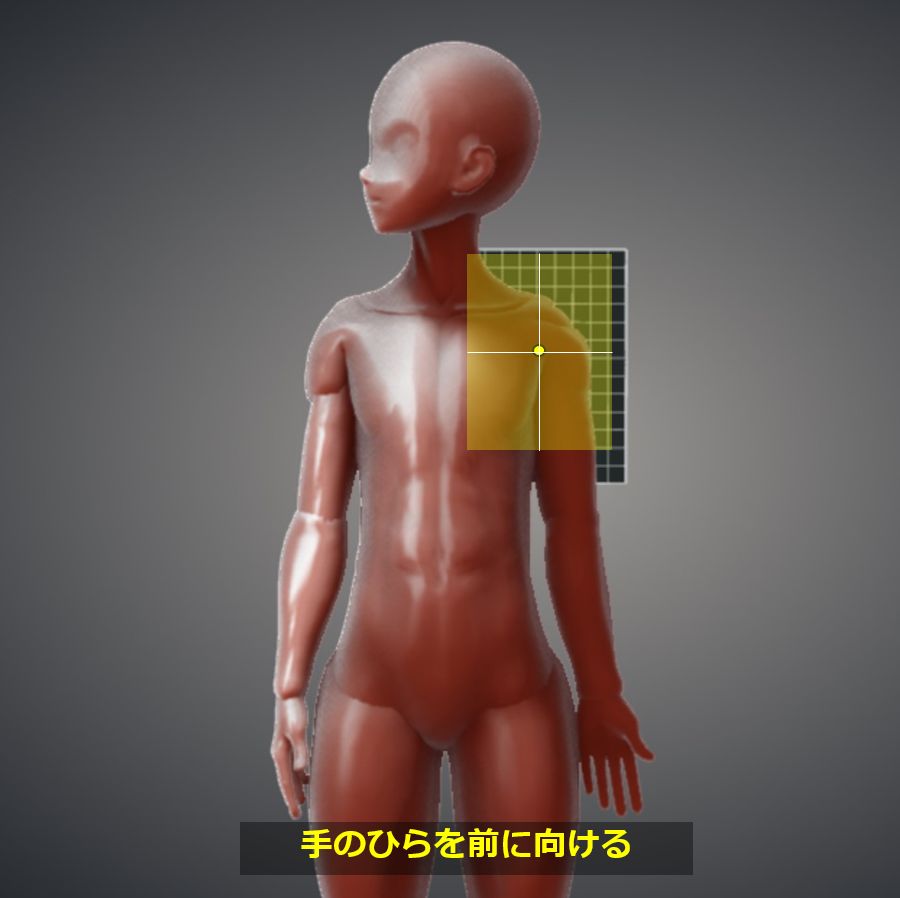

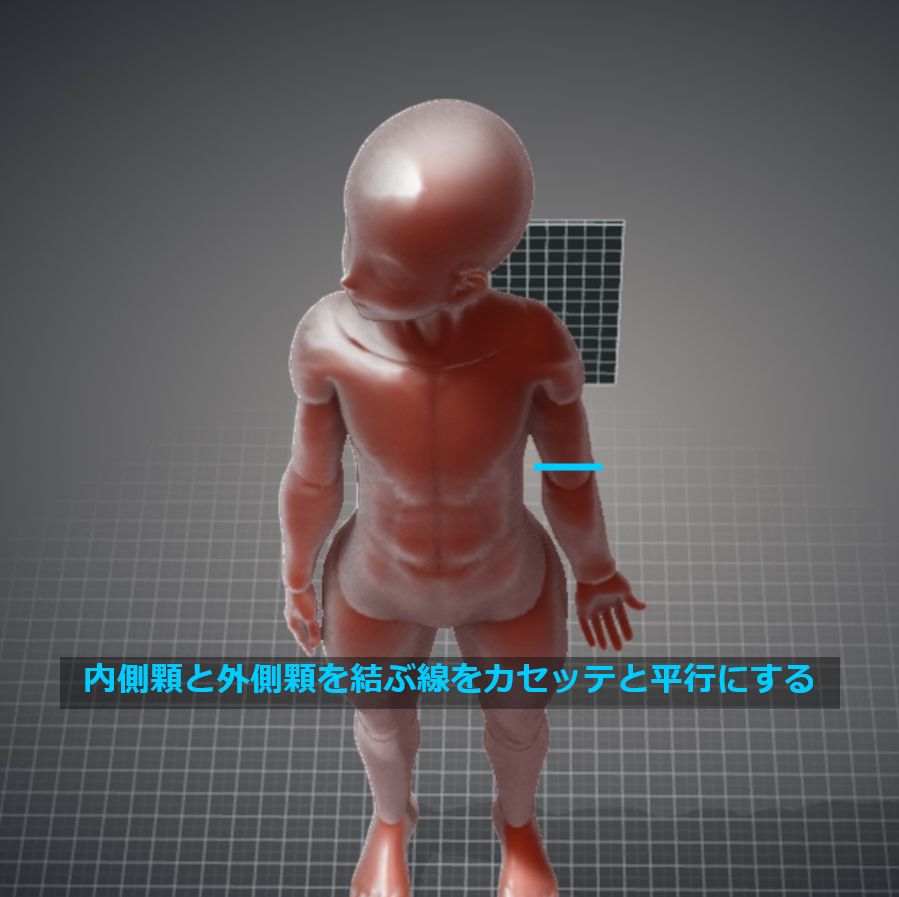

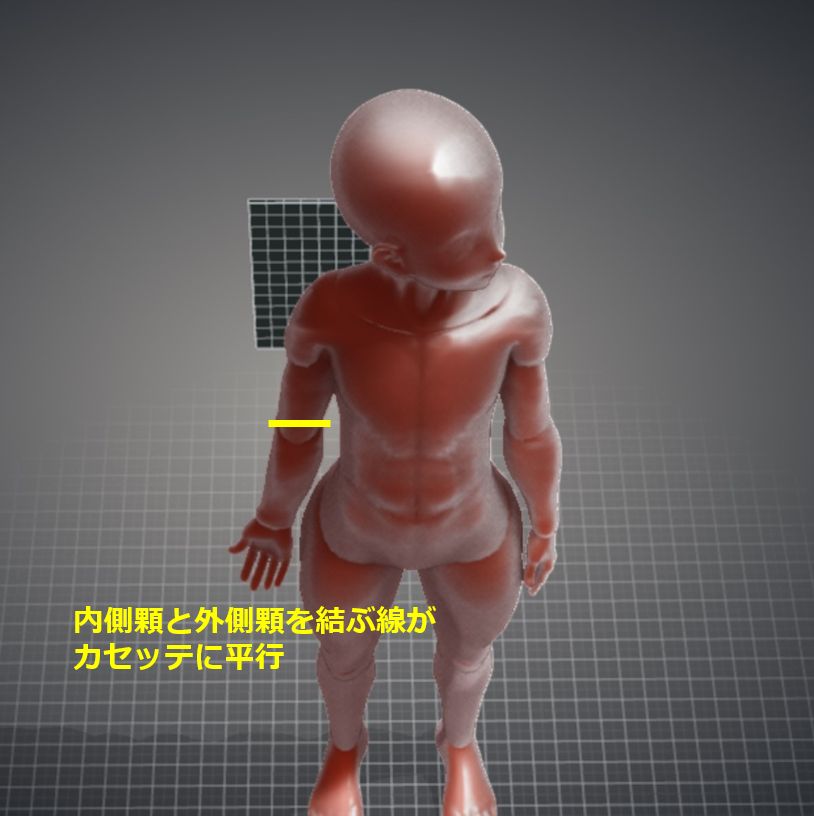

検側の肩関節を外旋し、上腕骨内側上顆と外側上顆を結ぶ線をフィルムに平行とする。(最大外旋位の場合は可能な限り外旋する)

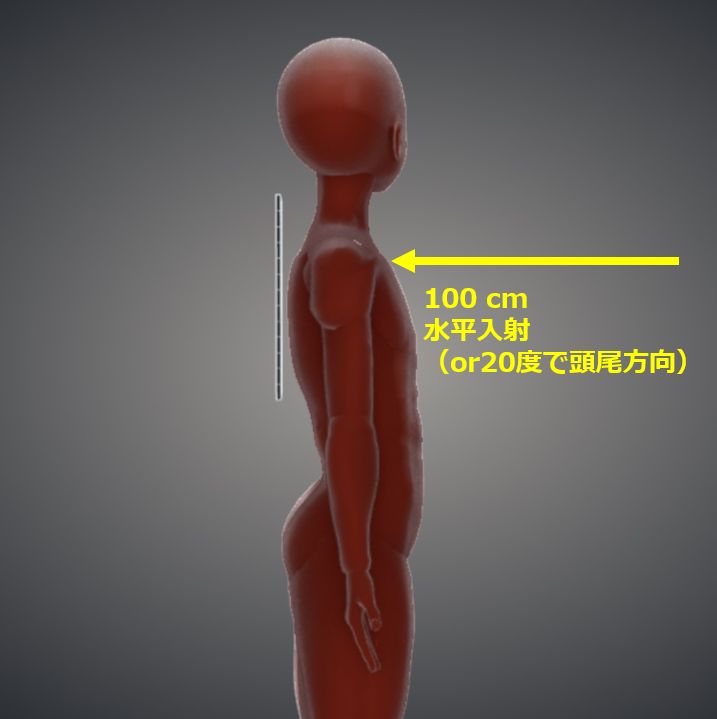

【X線入射点・撮影距離・照射野】

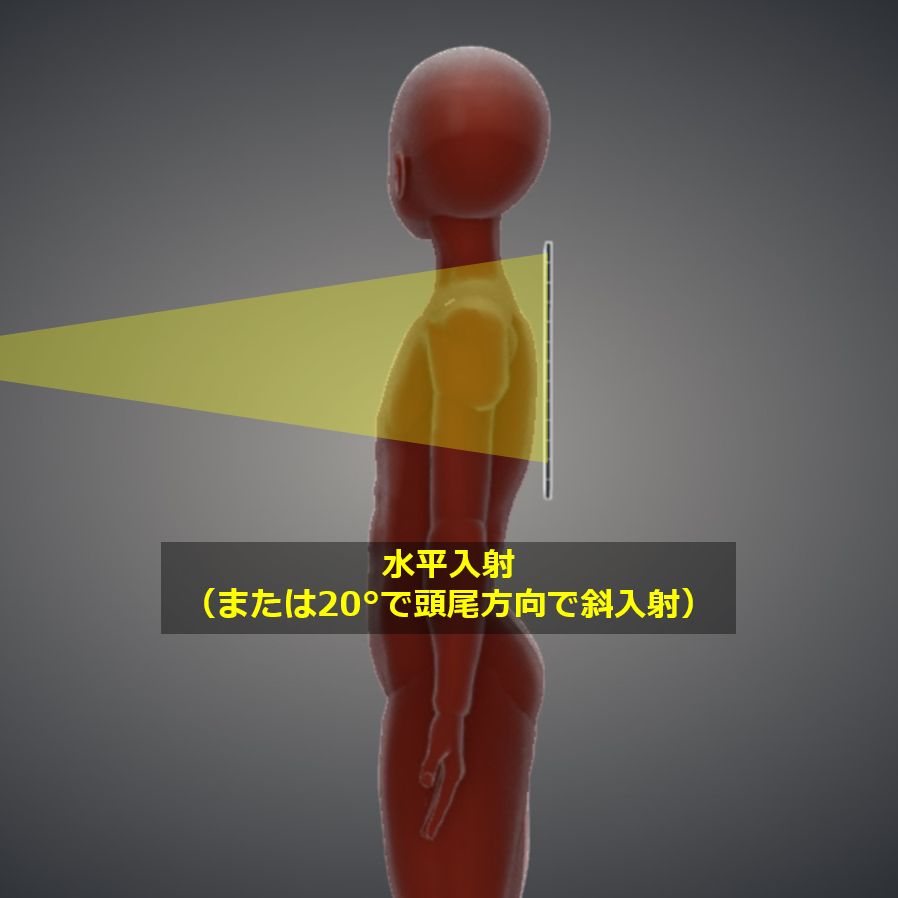

入射点:肩甲上腕関節に向けて垂直入射。
撮影距離:100cm
照射野:下は肩甲骨下角、左右は鎖骨の2/3が含まれる範囲。

【撮影条件】
グリッド ( + ):70kV / 20mAs
グリッド ( – ):60kV / 32mAs
呼吸停止。

【画像・チェックポイント】
正常例(Radiopaedia)

shoulderAP_external4
shoulderAP_external5
previous arrow
next arrow
shoulderAP_external4
shoulderAP_external5
previous arrow
next arrow

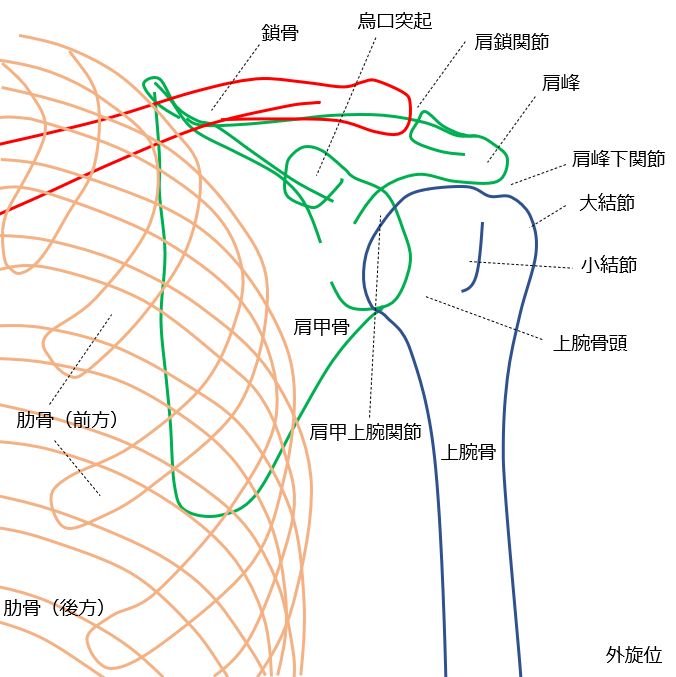

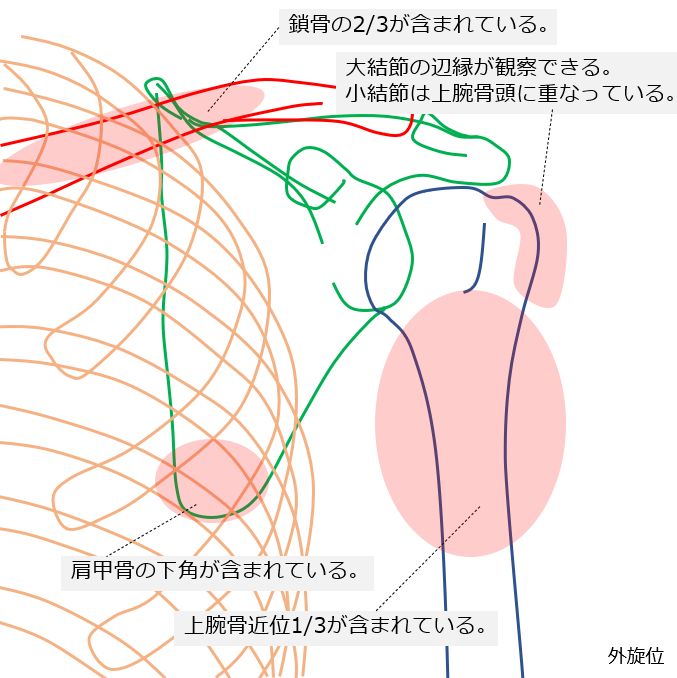

大結節が接線で投影され、小結節は上腕骨頭の前方に重なって投影される。

【動画】

【関連資料】

内旋位

English ver.
Radiopaedia

【撮影目的】
中間位に対して小結節の観察に優れる。
肩甲上腕関節(肩関節)の観察に優れ、カルシウム沈着やその他の病変の有無を観察する。

【撮影前の確認事項】
骨折、脱臼の有無。疑われる場合、腕を動かしてはいけない。
障害陰影となるものを外す。

【ポジショニング】

shoulder004
shoulder005
shoulder006
previous arrow
next arrow
shoulder004
shoulder005
shoulder006
previous arrow
next arrow

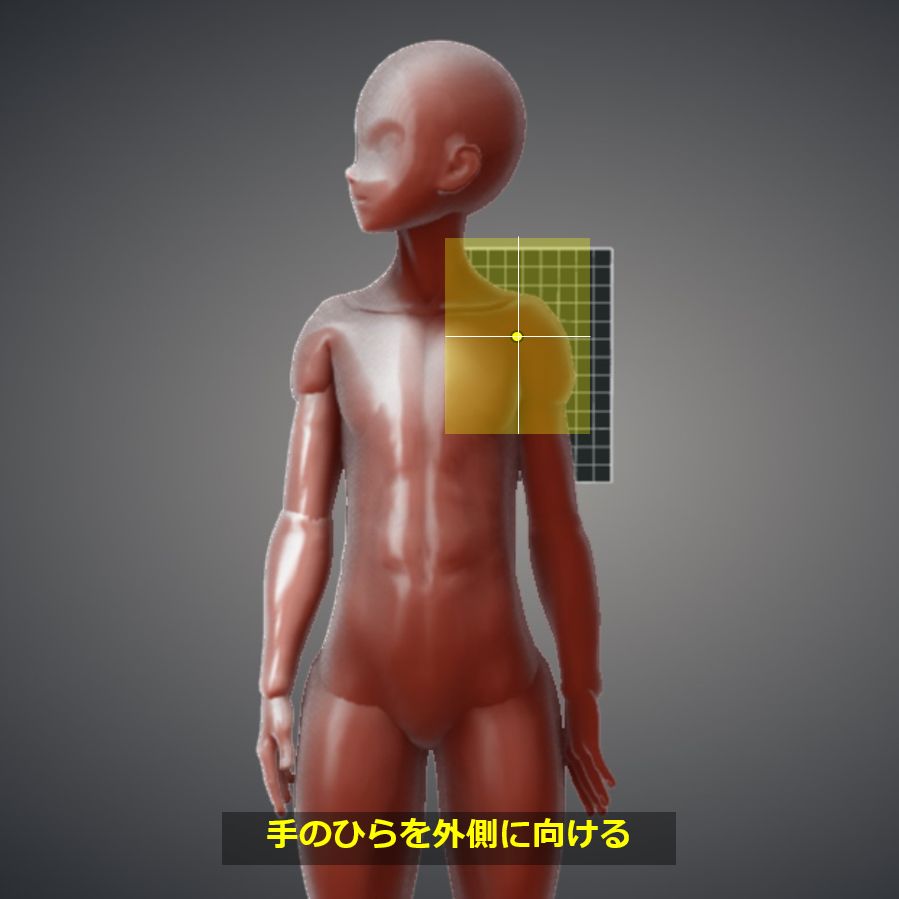

カセッテに背を向けた立位または座位。

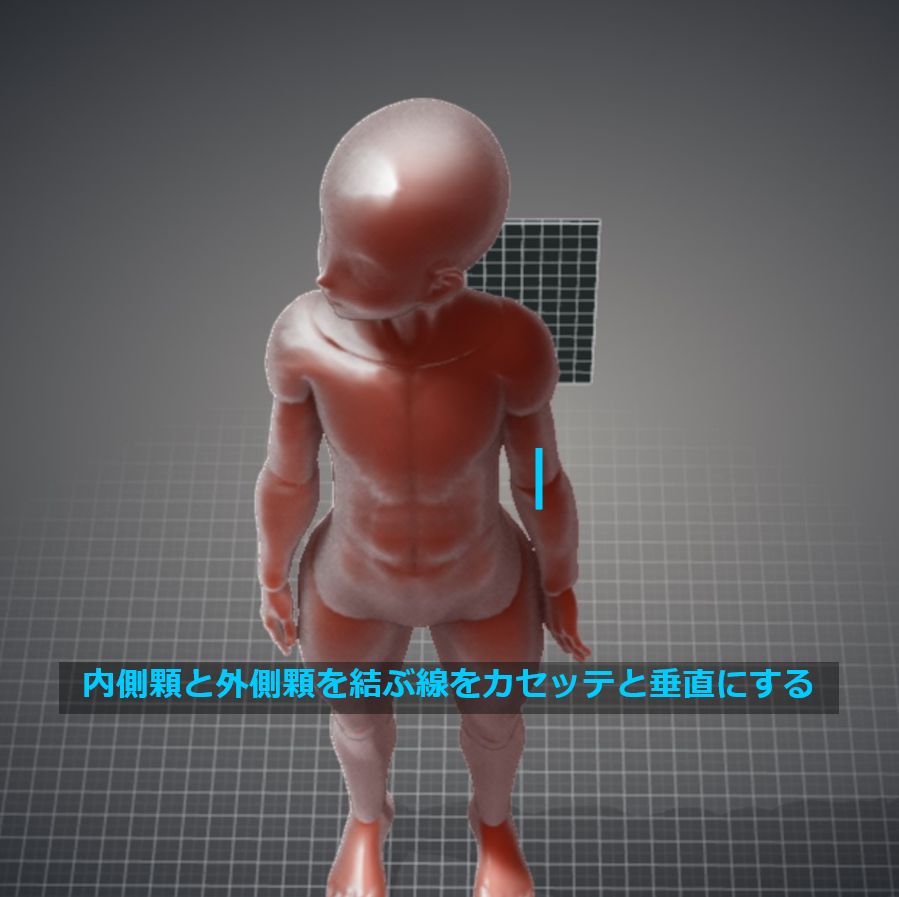

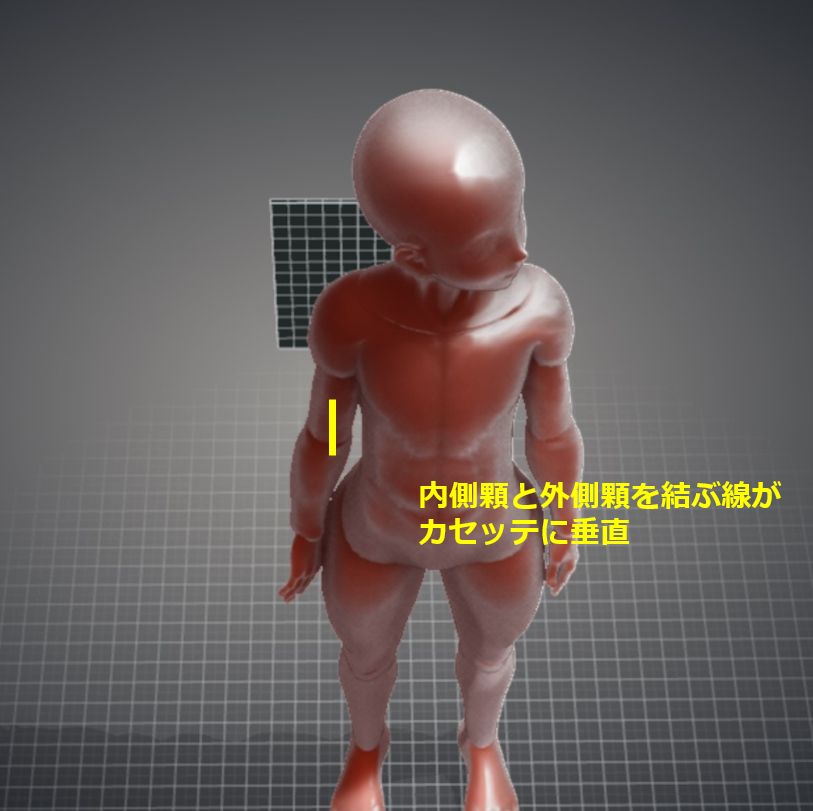

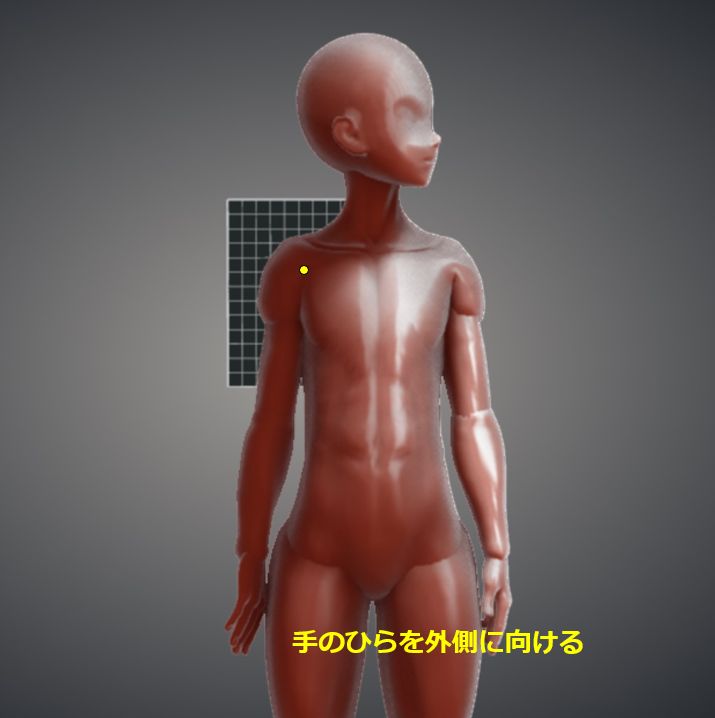

検側の肩関節を内旋し、上腕骨内側上顆と外側上顆を結ぶ線をフィルムに垂直とする。(最大内旋位の場合は可能な限り内旋する)

【X線入射点・撮影距離・照射野】

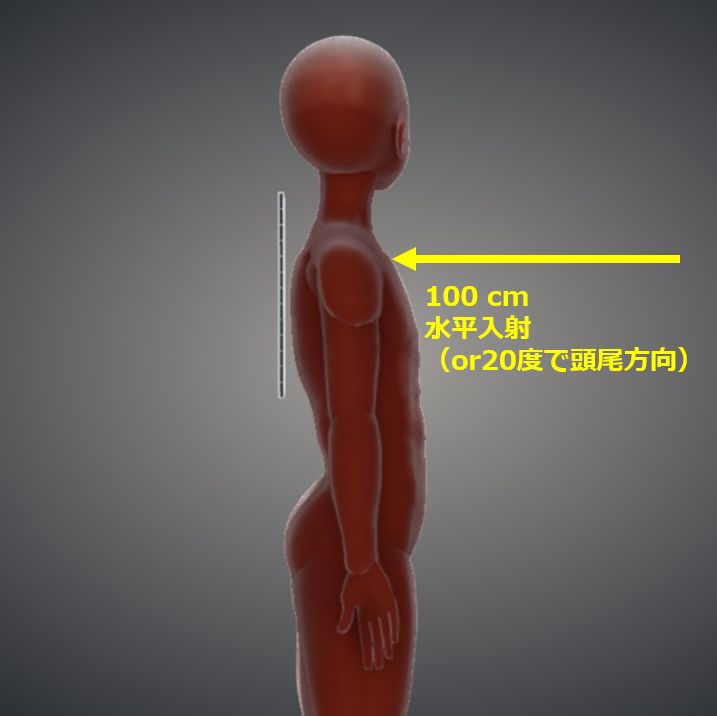

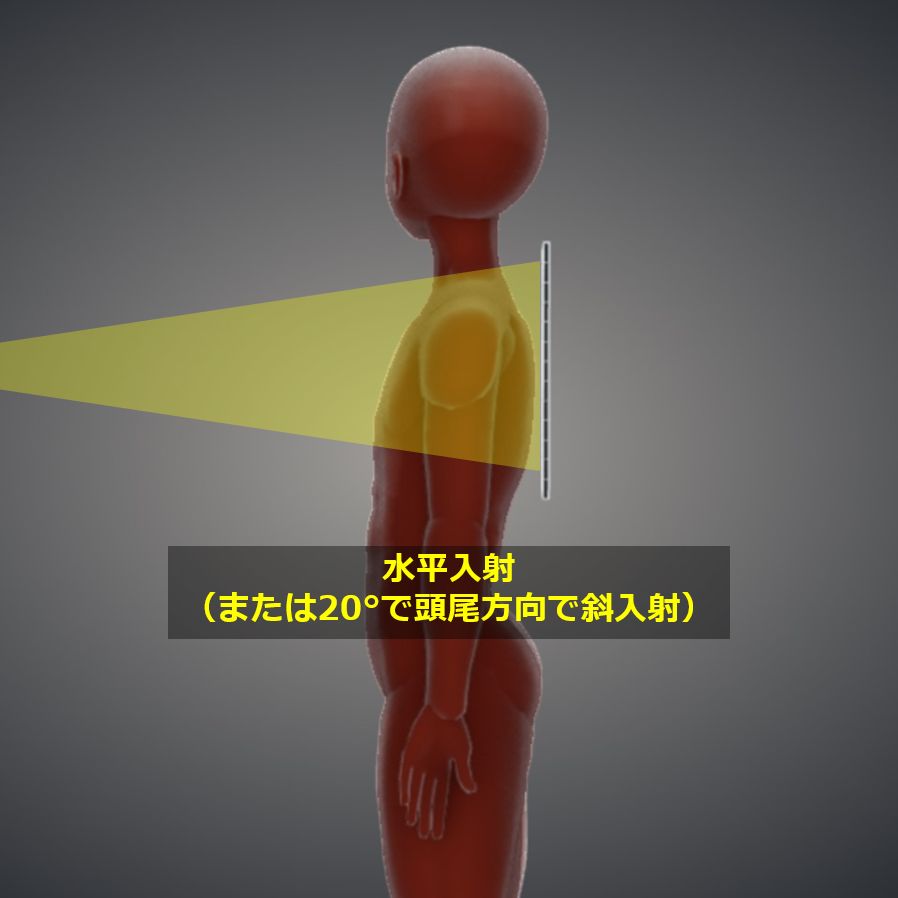

入射点:肩甲上腕関節に向けて垂直入射。
撮影距離:100cm
照射野:下は肩甲骨下角、左右は鎖骨の2/3が含まれる範囲。

【撮影条件】
呼吸停止。
グリッド ( + ):70kV / 20mAs
グリッド ( – ):60kV / 32mAs

【画像・チェックポイント】
正常例(Radiopaedia)

shoulderAP_internal4
shoulderAP_internal5
previous arrow
next arrow
shoulderAP_internal4
shoulderAP_internal5
previous arrow
next arrow

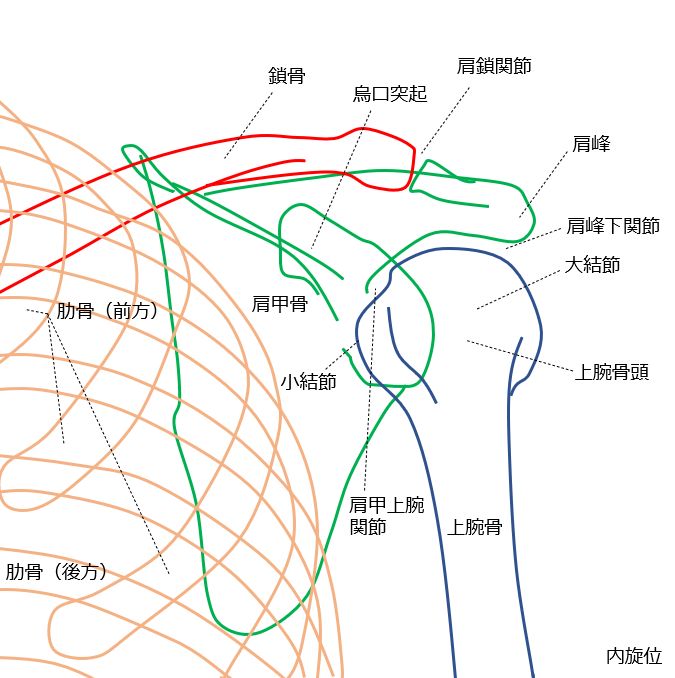

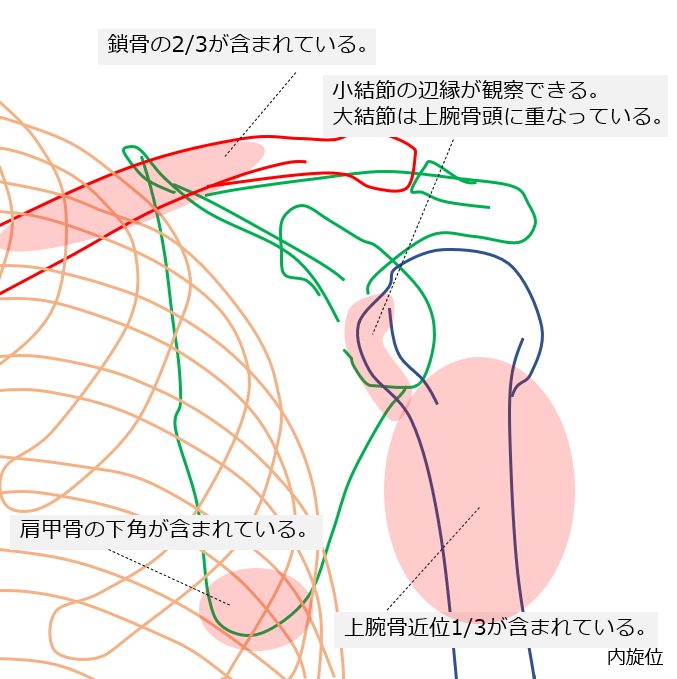

大結節は上腕骨頭の前方で重なって投影され、小結節は内側で接線に投影される。

【動画】

【関連資料】
