尺骨神経溝撮影 (別法) Cubital tunnel view (alternative method)

English ver.

【撮影目的】
尺骨神経が通る溝を観察し、圧迫や石灰化の有無を確認する。

【撮影前の確認事項】
腕の可動域を確認し、困難である場合は他の撮影法を検討する。

【ポジショニング】

cubitaltunnel20
cubitaltunnel21
cubitaltunnel22
previous arrow
next arrow
cubitaltunnel20
cubitaltunnel21
cubitaltunnel22
previous arrow
next arrow

座位。
肘関節を屈曲し、手のひらを上に向ける。
上腕骨と前腕骨の角度を30度とする。
前腕骨とフィルムを平行にする。
上腕を20度外転する。

【X線入射点・撮影距離・照射野】
入射点:内側上顆にむけて垂直入射。
撮影距離:100cm
照射野:肘関節を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
50kV / 4mAs
グリッド ( – )

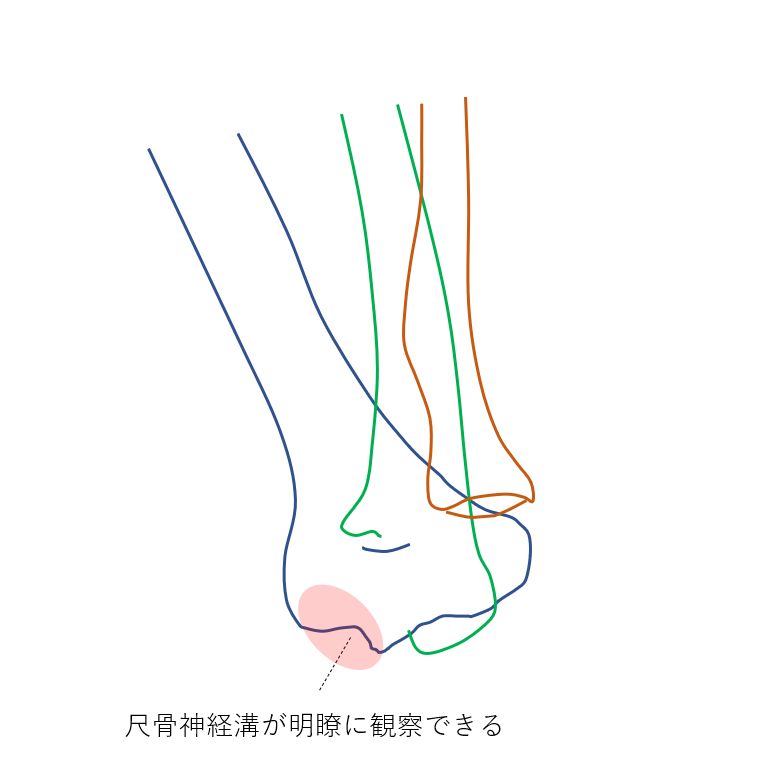

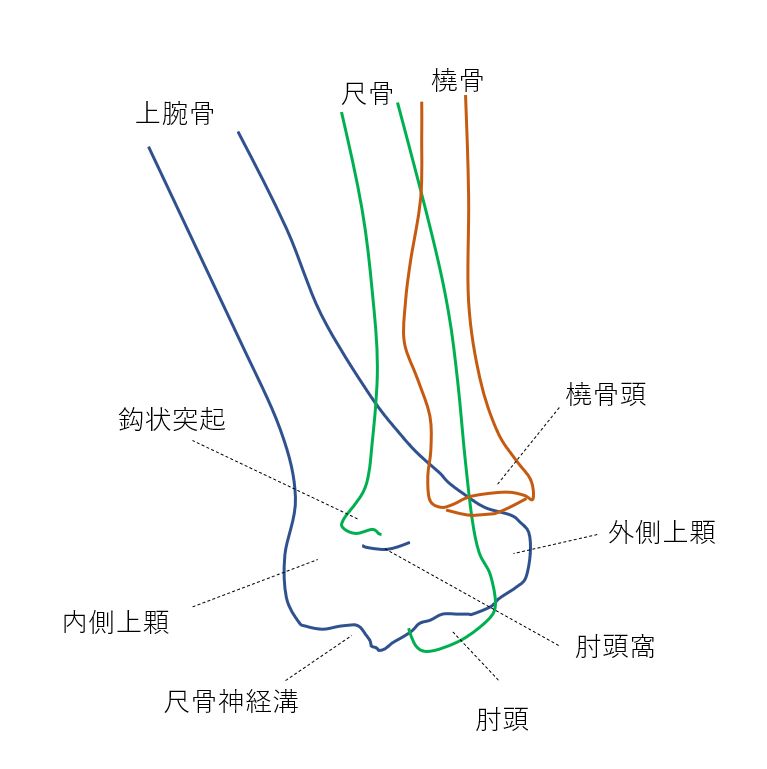

【画像・チェックポイント】

cubitaltunnel23
cubitaltunnel24
previous arrow
next arrow
cubitaltunnel23
cubitaltunnel24
previous arrow
next arrow

【動画】

【関連資料】
