Radiograph

肘関節外旋位撮影 Elbow oblique view, Lateral rotation, External rotation

English ver.
Radiopaedia

【撮影目的】
橈骨頭、橈骨頸、上腕骨小頭、近位橈尺関節、肘頭などを観察する。
橈骨頭に重なりがないように投影する。

【撮影前の確認事項】
障害陰影となるものを外す。

【ポジショニング】

ElbowExternalRotate006
ElbowExternalRotate007
ElbowExternalRotate008
previous arrow
next arrow
ElbowExternalRotate006
ElbowExternalRotate007
ElbowExternalRotate008
previous arrow
next arrow

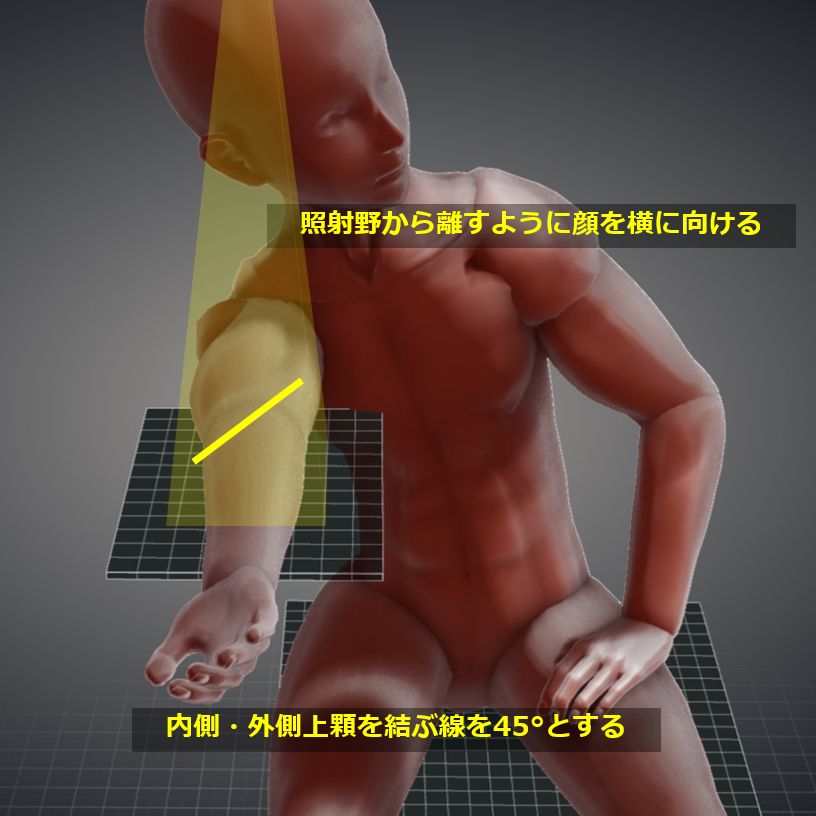

座位。

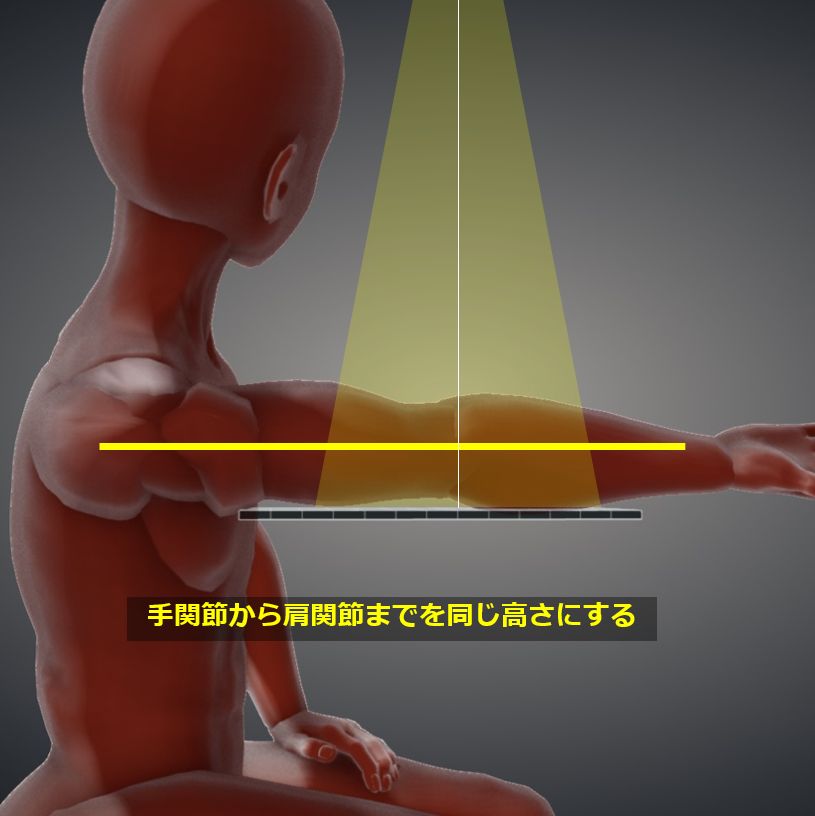

上腕ー肘関節ー手関節を肩の高さまで上げる。
肘関節を伸展する。
内・外側上顆を結ぶ線がフィルムと45度となるよう外旋する。

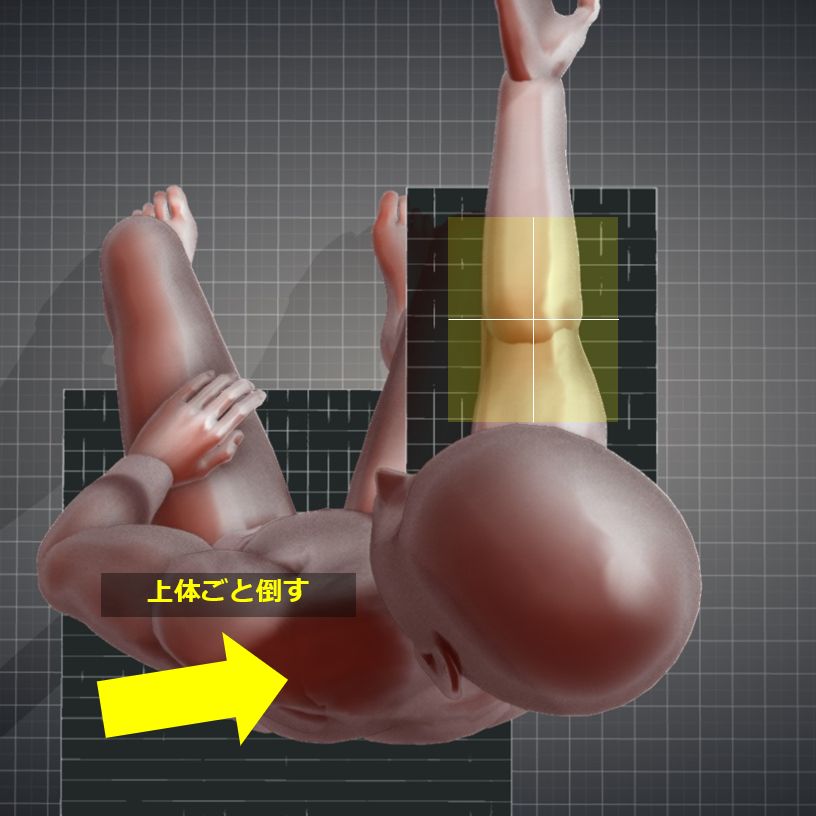

→腕だけで外旋しようとすると捻じれや、外旋不足の原因となるため上体を倒す。

【X線入射点・撮影距離・照射野】
入射点:内・外側上顆の中心で肘の皺より1横指遠位
撮影距離:100cm
照射野:上腕骨遠位1/2~前腕骨近位1/2を含む範囲、左右は皮膚面まで絞る。

【撮影条件】
50kV / 4mAs
グリッド ( – )

【画像・チェックポイント】

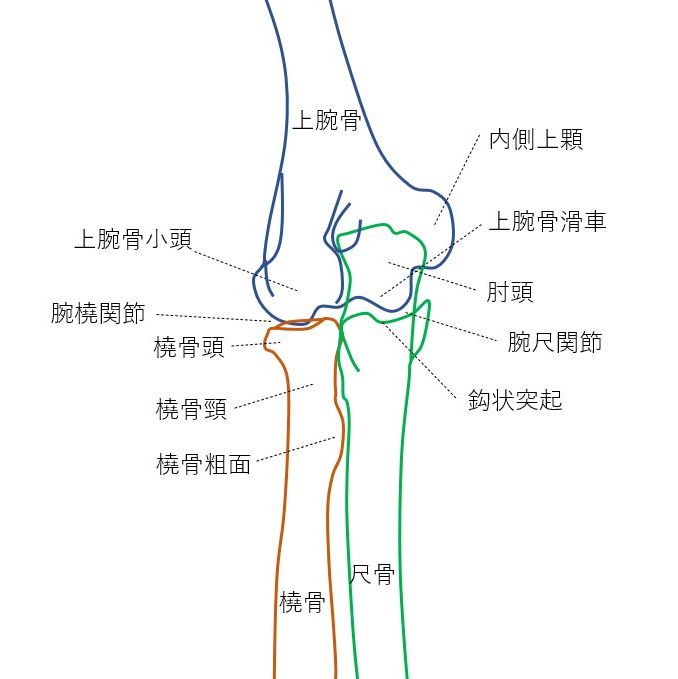

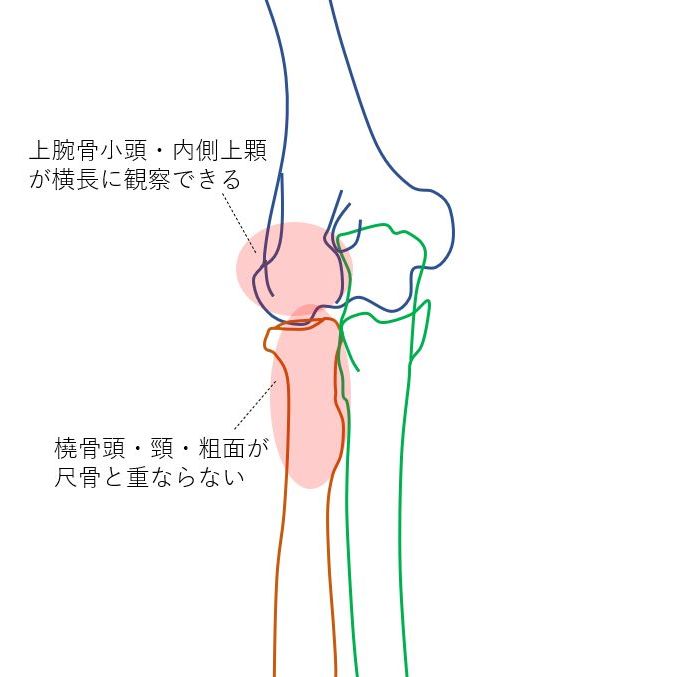

正常例(Radiopaedia)

elbow_lateral_oblique04
elbow_lateral_oblique05
previous arrow
next arrow
elbow_lateral_oblique04
elbow_lateral_oblique05
previous arrow
next arrow

【動画】

【関連資料】
