舟状骨撮影 Scaphoid view

English ver.
Radiopaedia

【撮影目的】
舟状骨を多方向から観察する。

【撮影前の確認事項】
骨折、脱臼が疑われる場合は無理に尺屈させないこと。
障害物となるものを除去する。
検側がどちらか確認する

【ポジショニング】

Scaphoid01
Scaphoid02
Scaphoid03
Scaphoid04
Scaphoid05
previous arrow
next arrow
Scaphoid01
Scaphoid02
Scaphoid03
Scaphoid04
Scaphoid05
previous arrow
next arrow

座位。

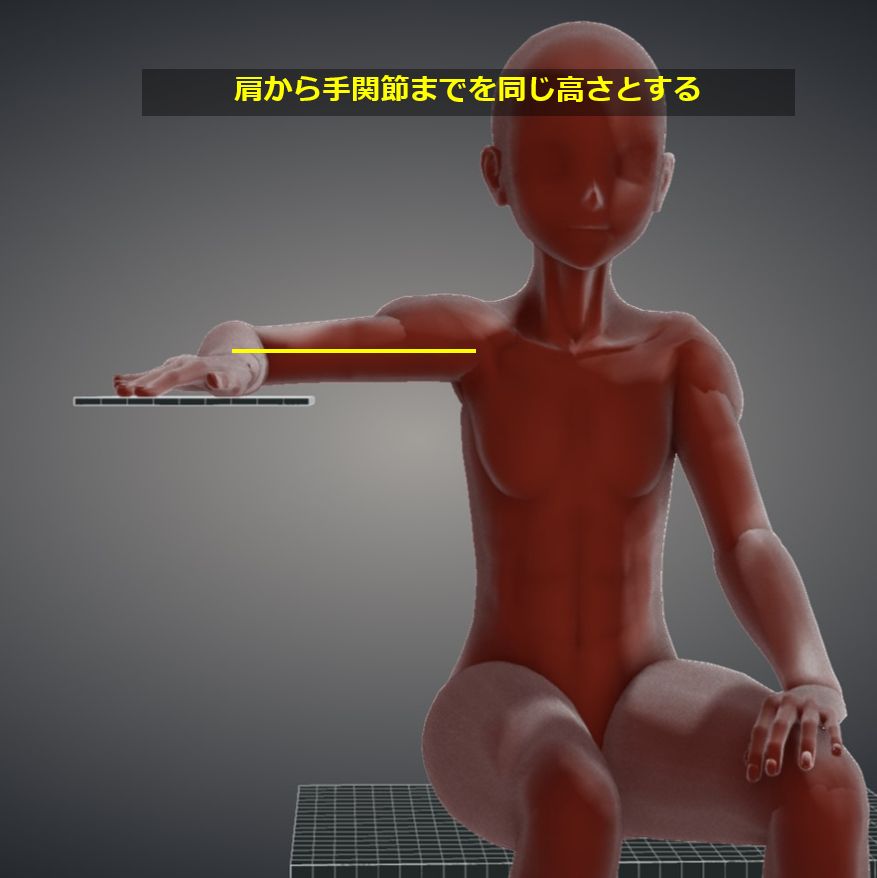

肩関節から手関節まで同じ高さとする。
前腕長軸とカセッテ長軸を合わせる。
解剖学的嗅ぎタバコ入れをカセッテ中心に合わせる。
掌・前腕をカセッテにつける。

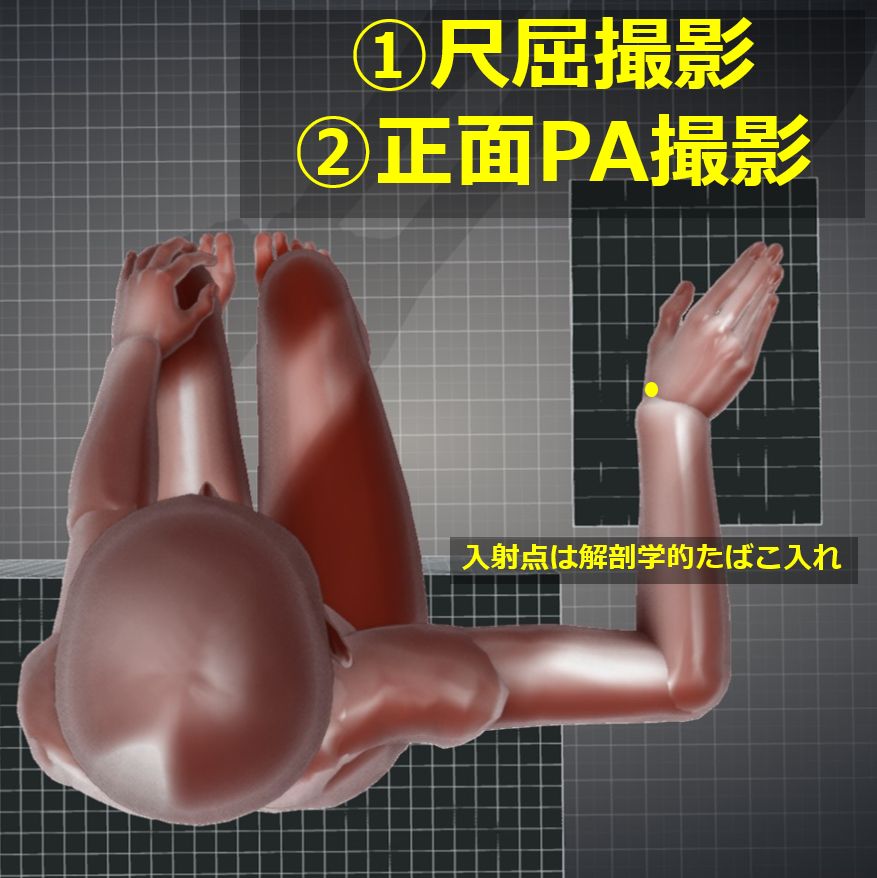

1. 尺屈撮影正面撮影から尺骨側へ最大屈曲する。舟状骨が他の手根骨から離れて投影される。
2. 正面PA撮影正面撮影から尺骨側へ最大屈曲する。尺屈撮影の補完的な撮影法。脱力状態において舟状骨は掌側に傾斜volar tilt)があるため近位に向けてX線を斜入射することで舟状骨の真の正面像となる。

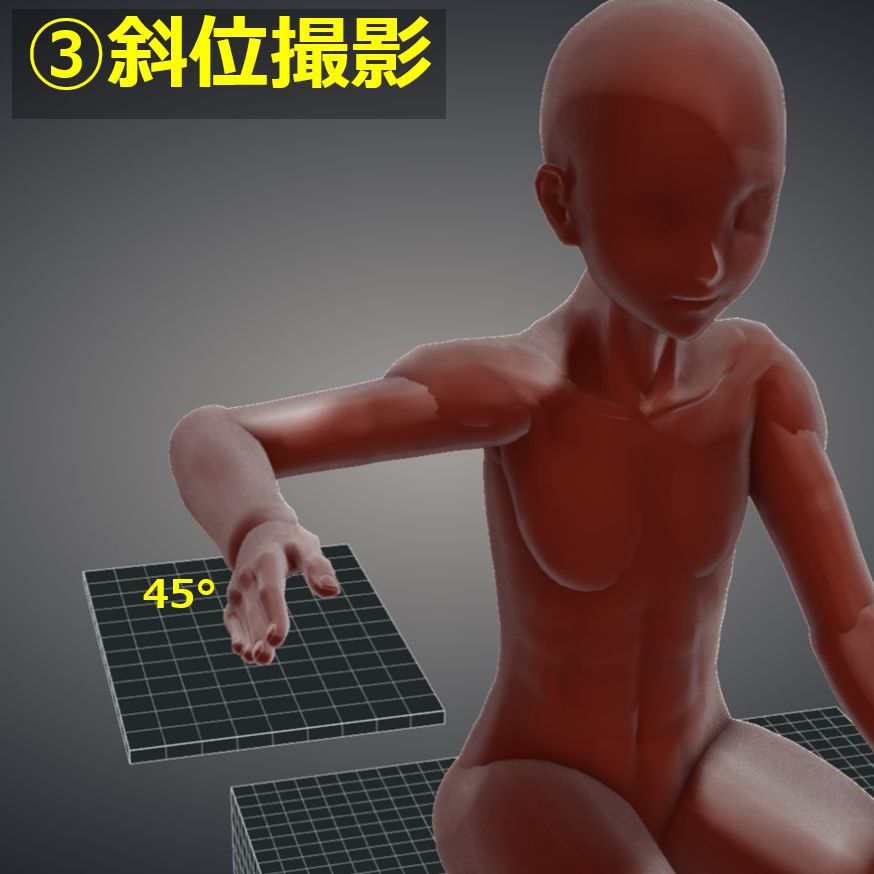

3. 斜位撮影尺屈撮影から第1指を上げた45°の斜位。

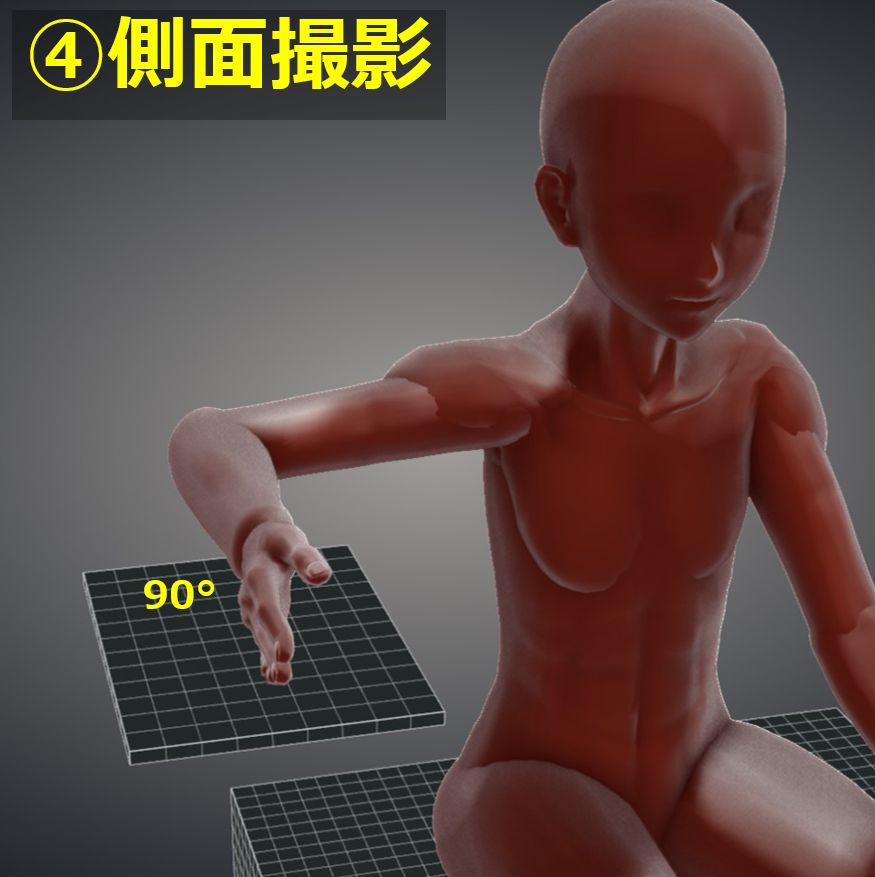

4. 側面撮影手関節側面撮影 に準ずる。手関節・前腕の外側をカセッテに付ける。橈骨、月状骨、有頭骨の位置関係から脱臼を評価する。

【X線入射点・撮影距離・照射野】

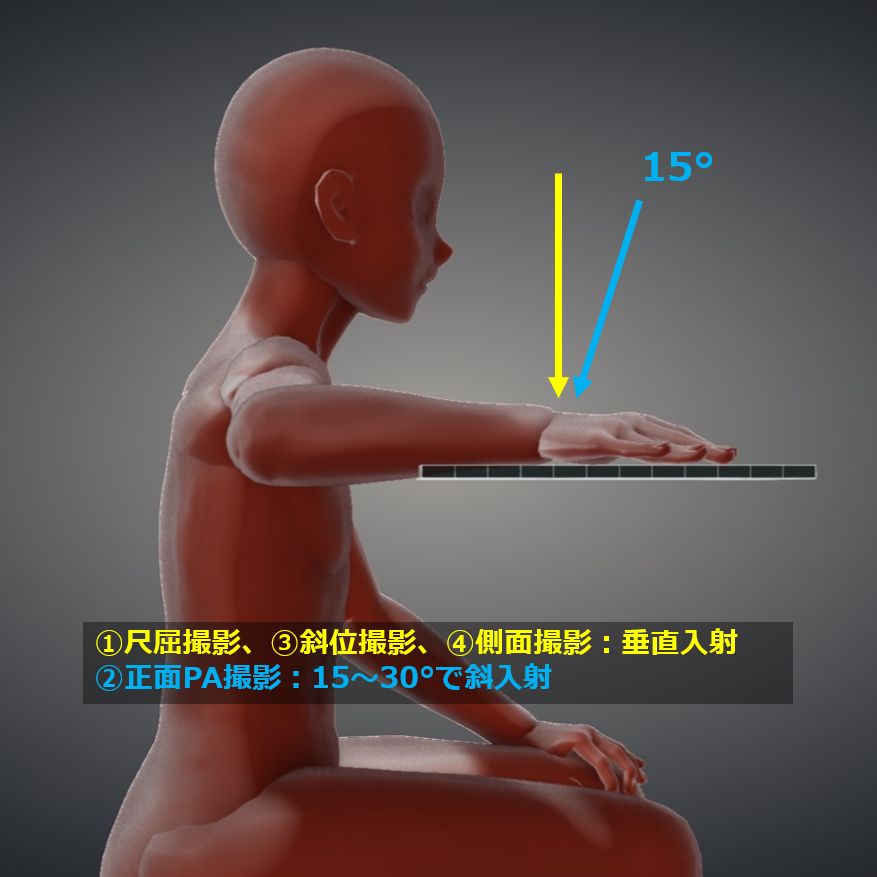

入射点:
1,3,4 : 解剖学的嗅ぎタバコ入れに向けて垂直入射。
2 : 解剖学的嗅ぎタバコ入れに向けて、近位に向けて15~30°で斜入射。
撮影距離:100cm
照射野:左右は皮膚面、上下は中手骨から橈骨遠位1/4まで含める。

【撮影条件】
50kV / 4mAs
グリッド ( – )

【画像・チェックポイント】
正常例(Radiopaedia)
骨折 (Radiopaedia)

Scaphoid06
Scaphoid07
Scaphoid08
Scaphoid09
previous arrow
next arrow
Scaphoid06
Scaphoid07
Scaphoid08
Scaphoid09
previous arrow
next arrow


骨折線が検出できるよう、ノイズの少ない高精細な画像であること。
軟部組織まで観察できる寛容度であること。

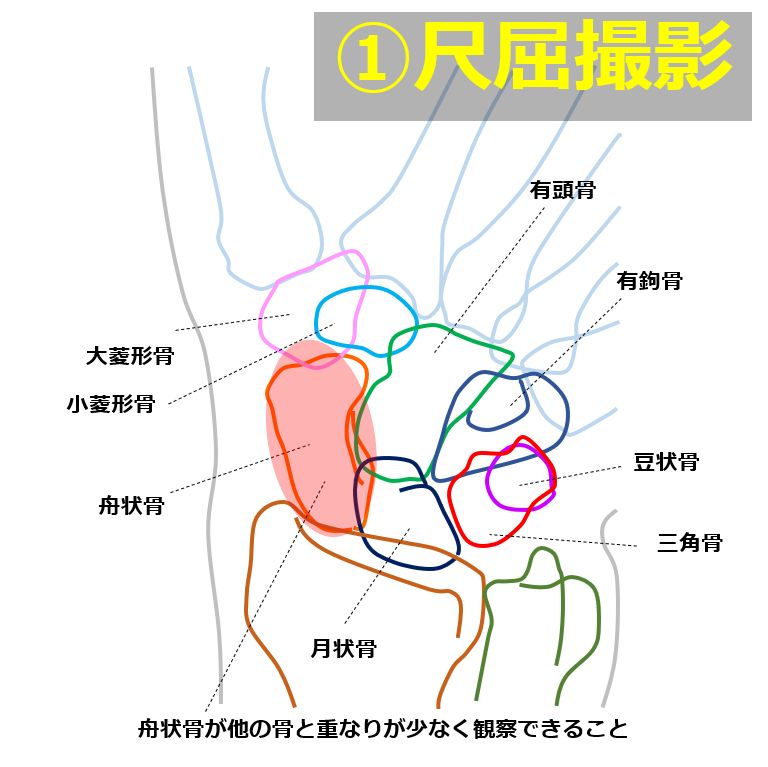

1. 尺屈撮影:舟状骨が他の骨と重なっていないこと。遠位橈尺関節が開いていること。

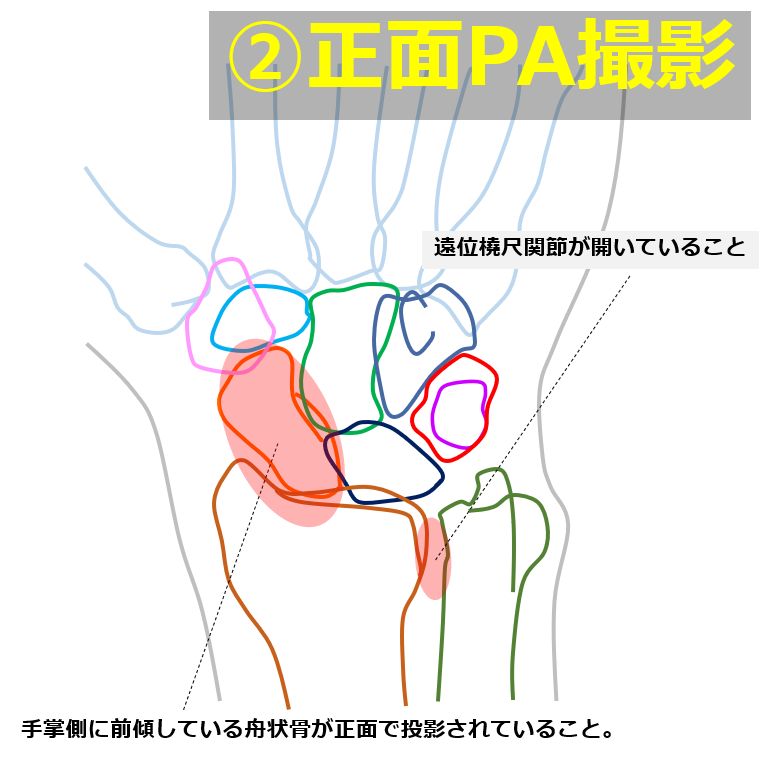

2. 正面PA撮影:舟状骨がわずかに伸びて投影され、他の骨と重なっていないこと。遠位橈尺関節が開いていること。

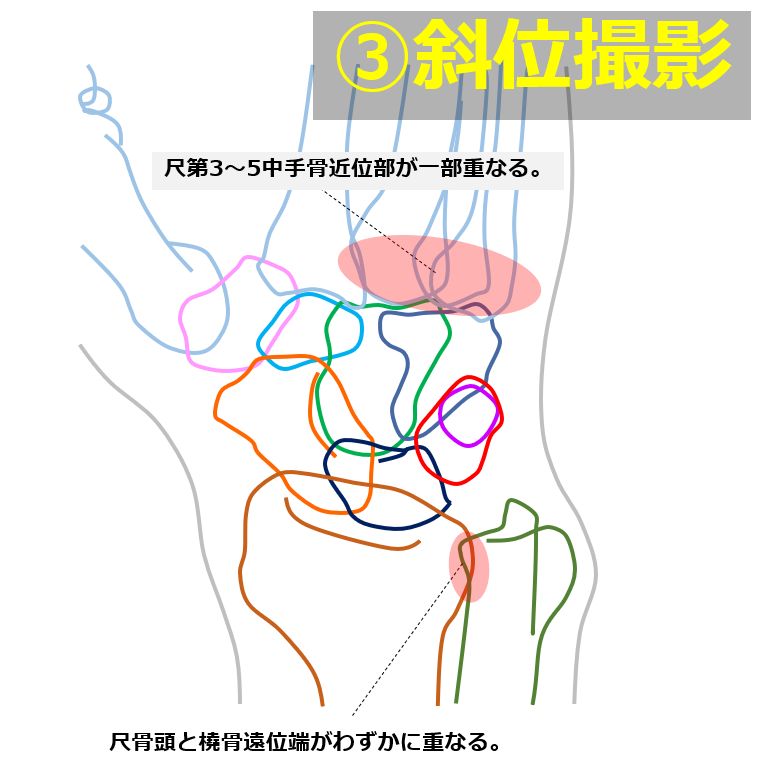

3. 斜位撮影:尺骨頭と橈骨遠位端がわずかに重なる。第3~5中手骨近位部も一部重なる。

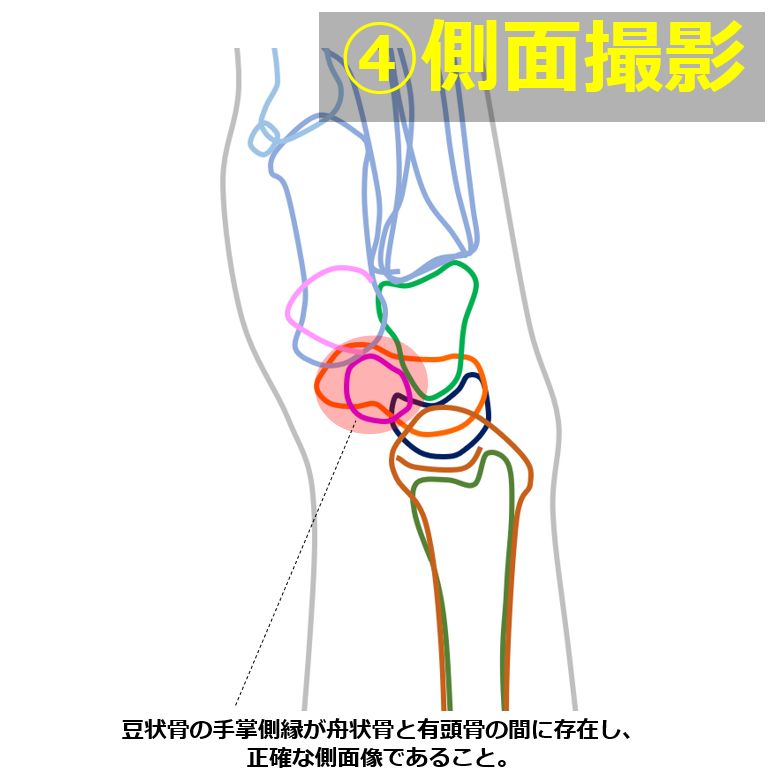

4. 側面撮影:手関節が完全な側面であること。完全な側面とは豆状骨の手掌側縁が舟状骨ー有頭骨の手掌側縁の間に存在することをいう。

【動画】

【関連資料】
舟状骨は転倒時に手を付くことで頻繁に骨折する(FOOSH)。舟状骨骨折は手根骨骨折の70%を占める。
 舟状骨骨折線を見逃し、適切な治療がされない場合には偽関節となり、最終的に関節症となる恐れがある。舟状骨骨折の治癒が難しい理由として血行の問題がある。 舟状骨は近位側に血管の栄養がない ため早く癒合する必要がある。舟状骨骨折を疑うのは、 解剖学的嗅ぎタバコ入れ に圧痛がある場合。

Fall onto an outstretched hand (FOOSH) とは?


すべての撮影において肩関節から手関節まで同じ高さとする。これは橈骨と尺骨が交差することを防ぎ、橈骨が短く投影されることを防ぐ。
